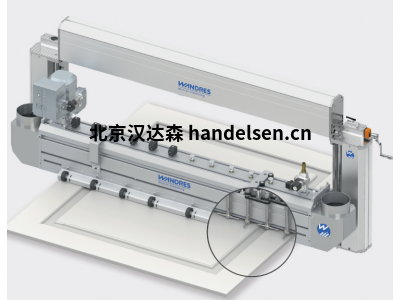

wandres清潔設備Una H-TKRO 200用于清潔打磨或紋理表面

wandres清潔設備H-TKRO 200用于紋理表面

Una H-TKRO 200用于清潔打磨或紋理表面。

技術設計和尺寸

入口和出口處有帶空氣傳導角的通道

電動旋轉龍卷風噴嘴，帶機械或電動獨立閥

吸嘴 Ø 150 mm 垂直向上 1 x 壓縮空氣供應維護單元，包括過濾器、壓力調節器和接通閥

1 x 調節單元 VEG 130 帶短柱 （Y=350 mm） 或長柱 （Y=600 mm）

清潔 Tornado 噴嘴

Tornado 噴嘴由同步帶電動同步驅動。它們以恒定的高速旋轉。壓縮空氣以數倍于音速的速度從龍卷風噴嘴中逸出。

這可以去除光滑或有紋理的表面的顆粒和灰塵，并將污染物驅趕到抽氣系統。噴嘴的清潔回路重疊。

因此，表面的清潔效率高，沒有任何間隙。

適應面板厚度 高度調節

調整裝置使 Tornado 通道能夠輕松適應板材厚度。

1 通過手搖曲柄進行手動高度調節 （HVM）

2 帶伺服電機的電動高度調節裝置 （HVE），用于與上級控制裝置一起進行自動厚度調節

3 帶氣缸的氣動高度調節裝置 （HVP），可在碰撞情況下快速將清潔裝置從表面抬起。

手動和電動高度調節均可與氣動快速調節相結合。

技術參數

驅動  Tornado 噴嘴 1 x 0.75 kW SEW電機，IP 54，UL 兼容。

壓縮空氣連接   1 x 3/4“ 內螺紋;6 bar。

壓縮空氣消耗量   N x 94 升/分鐘;n = 龍卷風噴嘴的數量（見上文）

壓縮空氣質量  過濾（粒徑< 40μm），無油（24°C 時殘余油含量< 1.5 mg/m³）

吸力

A < 1200 mm： 1 x Ø 150 mm;1 x 30 m³/min

A >= 1200 mm： 2 x Ø 150 mm;2 x 30 m³/min

A >= 2300 mm： 3 x Ø 150 mm;3 x 30 m³/min

最大運輸速度  30 m/min，否則可能會有殘留顆粒。

最小板尺寸  Lmin = 300 毫米;Pmin = 75 毫米

最大寬度板  最大功率 = A – 160 毫米

到表面的距離  TCD = 4 mm
