wandres清潔設備WB 146用于清潔高速紙張

wandres清潔設備WB 146用于清潔紙板卷材

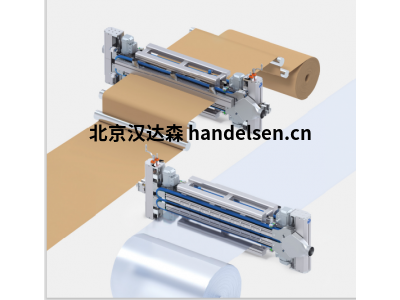

Una WB 146用于清潔高速紙張、薄膜和紙板卷材。雙面清潔 ，壓力緩沖器 ，邊緣區域提升，微濕 ，氣動快速調節。

功能

Una WB 146 織劍刷可同時高效、輕柔地清潔高速無盡網的頂部和底部。清潔適用于紙張和紙板網以及易刮擦的塑料薄膜。

打印前，清潔可以防止打印圖像中出現與顆粒相關的缺陷，并顯著降低廢品率。修整后，去除切割顆粒和紙屑，

從而提高產品質量和工藝可靠性。

高速卷材平行導軌

四個劍刷可以非常有效地高速清潔兩側的卷筒紙。兩對畫筆在卷筒紙上以相反的方向擦除。由于劍刷輪廓上的平行導軌，

即使在非常高的卷筒紙速度下，線性刷子也能在表面上保持穩定，從而延長了細絲的使用壽命。

恒刷壓力緩沖器

線性刷子可靈活地安裝在壓力緩沖器上。壓力緩沖器可補償不均勻和材料厚度波動。刷子過濾器垂直于表面。

因此，擦拭力保持恒定，并且可以以始終如一的高清潔性能去除顆粒

輕柔的擦拭力 邊緣區域的提升

線性畫筆在邊緣略微抬起，因此僅在腹板邊緣后不久與腹板表面相遇。這可以防止卷材邊緣扭曲或受傷，

并使卷材向邊緣平滑。由于前劍刷的擦拭方向與后劍刷相反，因此盡管邊緣區域升高，但整個表面都會被清潔。

技術設計和尺寸

4 x BIW 52 劍刷，帶線性刷的平行引導、壓力緩沖器和 Ingromat ® 系統，用于細絲的微潤濕。

2 x 水平集體抽吸，包括兩個直徑為 100 mm 的吸嘴。

1 x 調節裝置 VEG 125，包括氣動快速調節裝置，用于將刷子從產品表面快速抬起 （± 25 mm）。

Trans-Vac-Unit TKLO 46 / TKLU 46 用于通風預清潔的抽氣管道（可選）

電器數據

驅動

4 x 0.25 kW SEW 電機，IP 54，UL 兼容，CSA 兼容

50 Hz; 220 – 240 V; 1,14 A; 380 – 415 V; 0,66 A

60 Hz; 240 – 266 V; 1,03 A; 415 – 480 V; 0,6 A

主閥（在 IR 裝置上）2/2 韋格文蒂爾;1 x 24 V 直流;1.5 瓦。

Ingromat 閥 4 x 2/2 方向控制閥：4 x 24 V DC;2 W。

氣動快速調節 （HVP） 2 x 5/3 方向閥：4 x 24 V DC;2.4 W。

氣體力學數據

壓縮空氣質量 填充（粒徑 < 40 μm），無油（24°C 時殘余油含量< 1.5 mg/m³）。

壓縮空氣接口 1 x G 1/2 “ 內螺紋;6 巴。

總壓縮空氣消耗量  930 l/min（1.013 bar 和 20°C 時）。

流體數據

Ingromat ® 軟管連接 1 x Ø 8 mm

Ingromat ® 消耗量 4 x 0.2 – 0.8 l/h

吸力

劍刷 2 x Ø 100 mm;2 x 820 m³/h

Trans-Vac 單元 TKL 46（可選）  N x Ø 60 mm;N x 300 m³/h

運行參數  最小 –500 Pa 真空;最小 28 m/s（在吸嘴處測量）

其他數據

聲壓級 LpA   約 79 dB （A） – 取決于要清潔的表面。

線性刷類型 Quadro R6

細絲材料 聚酰胺 6.12

細絲長度 19 mm

細絲 Ø 0.15 mm（標準），可選：0.127 mm;0.2 mm。

最高輸送速度 600 m/min

最大清潔寬度 Pmax = A – 160 mm
