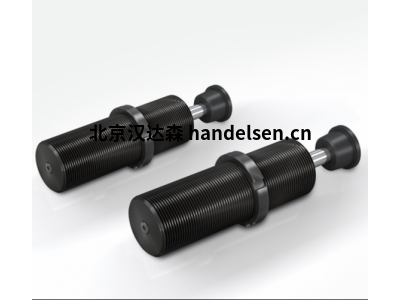

ACE工業減震器MA3325EUM用于線性滑軌旋轉裝置等

ACE工業減震器MA3325EUM高能量吸收

工業緩沖器

MA/ML33 至 MA/ML64，高能量吸收和漸進式調節，能量容量 170 Nm/周期至 6,780 Nm/周期，

行程 23.1 mm 至 150 mm。

可調節：

ACE 的這些工業緩沖器可以在前后進行精確調節，也為 MAGNUM 系列的成功做出了貢獻。

它們配備了出色的密封技術、退火導向軸承和集成的前擋塊，堅固耐用。

這些減振器比其前代產品吸收的能量多 50%，但結構更加緊湊。更大的有效載荷范圍也為設計和裝配提供了多種選擇。

這使得 ML 系列特別適用于 300 kg 至 500,000 kg 的有效負載。在需要更改應用程序數據且需要靈活性的情況下，

它們是良好選擇。

這些可調節的工業緩沖器用于機械工程的所有領域 - 例如自動化，集成在線性滑塊或旋轉裝置中，也用于龍門架。

MA3325EUM技術數據

能耗 170 Nm/行程

能耗 75,000 Nm/h

油再循環的能量容量 169,000 Nm/h

帶空氣/油箱的能量容量 124,000 Nm/h

最小有效重量9 千克

最大有效重量1,700 千克

最大返回力90 牛

最小返回力45 牛

返回時間 0.03 s

最大側向載荷角度4 °

沖擊速度范圍MA：0.15 m/s 至 5 m/s。ML：0.02 m/s 至 0.46 m/s?？筛鶕?jù)要求提供其他速度。

工作溫度范圍 -12 °C 至 +66 °C。 可根據要求提供其他溫度。

安裝在任何位置

前停止綜合

調整在行程開始時受到重沖擊，將環調整到 9。在行程結束時受到重沖擊，將環調整為 0。

材料外殼：氮化物硬化鋼;活塞桿：硬質鍍鉻鋼;桿端按鈕：硬化鋼和耐腐蝕涂層;復位彈簧：鍍鋅或塑料涂層鋼;附件：

黑色氧化處理或氮化物硬化鋼

阻尼介質自動變速箱油 （ATF）

重量 0.510 kg

應用領域

線性滑軌，旋轉裝置，轉盤，門戶系統，機器和設備，工具機，加工中心，Z 軸，防撞板，搬運模塊。

MA/ML33EUM系列型號

MA3325EUM

ML3325EUM

MA3350EUM

ML3350EUM
