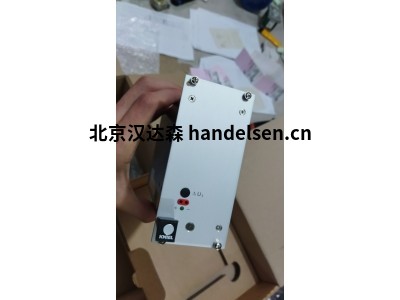

kniel開關電源CPD 15.4/2貨號 321-003-02功率80W

kniel開關電源CPD 15.4/2貨號 321-003-02

開關電源，外殼形狀為盒式，適用于 19 英寸系統，2 路輸出，輸出功率 80W。

CPD 15.4/2訂購信息

訂貨號 321-003-02

拓?fù)浣Y(jié)構：開關模式

輸入 115/*230 Vac

2 個輸出 輸出 1= 15.00 V; 4.00 A

輸出 2= 15.00 V; 2.00 A

輸出功率： 80 W

測量值 3 U；14 HP

安裝：用于 19 英寸系統

重量：約 1.10 千克

海關稅號：85043121

技術數據

額定運行約 15 分鐘后的保證值，在設備輸出端測量。

輸出O1； O2數據

輸出電壓 [Vdc]  15 ；15

設置范圍 (±) [V]  1； 1

額定輸出電流  [A] 4 ；2

峰值電流 [A]  4.5； 2.5

電流限制 [A] 5； 2.6

特性曲線   U-I

功能 初級開關電感器

效率 [%] ≥ 82

電壓偏差隨負載變化 0... 100%（靜態） [mV] ≤ 10 (20)*； ≤ 50 (100)*

電壓偏差輸入電壓變化 [mV] ≤ 10 (20)*； ≤ 10 (20)*

殘余紋波 (100Hz) [mVss] ≤ 10 (20)*； ≤ 10 (20)*

工作頻率紋波 (50kHz) [mVpp] ≤ 10 (20)*； ≤ 10 (20)*

疊加開關峰值 [mVpp] ≤ 80 (150)*； ≤ 80 (200)*

動態電壓偏差 ?Ia = 65...100% [mV] ≤ 200 (300)*； ≤ 200 (300)*

控制時間 ?Ia = 65...100%  [µs] ≤ 200 (400)* ；≤ 200 (400)*

啟動延遲 [ms] ≤ 100

過壓保護輸出出廠設置 (Tol. +0.5V) [V]  17

跳閘后的殘余電壓 [V]  0

傳感器電纜 [V]  最大 0.25 (負載引線補償）每條負載引線

過載保護  長久防短路

溫度系數 [ppm/K]  200

輸入數據

輸入電壓標稱范圍 [Vac] 115；230

工作范圍（自動切換） [Vac] +15%/-20% ≈ 92-132 ；+15%/-20% ≈ 184-264

頻率（根據要求可達 440 赫茲） [Hz] 50 - 60 ±10% ≈ 45-66 ；50 - 60 ±10% ≈ 45-66

輸入電壓故障時緩沖時間 [ms] ≥ 30

最大輸入電流（額定范圍內） [A] 2.4； 1.2

其他數據

設備保險絲（初級，內部）[A] T 2.5

工作溫度范圍(距側壁 5 毫米處測量） [ºC] - 25... 0... + 70，不降額

外殼/冷卻器最高允許溫度 [ºC] + 85

存儲溫度范圍 [ºC] - 40... + 85

重量[kg]  1.1

kniel開關電源CPD 15.4/2貨號 321-003-02
