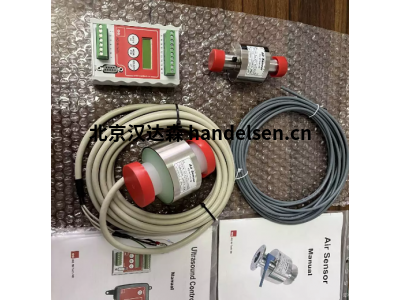

AQ空氣傳感器與超聲控制器連用-用于檢測2mm氣泡

空氣傳感器與超聲控制器連用-用于檢測氣泡

超聲控制器使用超聲波進行測量。它可以檢測流動液體中的氣泡，也可以檢測容器壁后面是否存在液體，

或者可以測量連續液位。

超聲控制器的空氣傳感器模式：

空氣傳感器監測流動液體中是否存在氣體或顆粒?？諝鈧鞲衅鞣浅？煽壳乙子谑褂?。兩個空氣傳感器可以連接

到一個超聲控制器。

快速入門指南

根據空氣傳感器手冊中的說明安裝空氣傳感器。?

連接電纜。?

打開外部電源。?

閱讀有關導航菜單系統的信息。

如果顯示：設置傳感器模式。通過使用 MENU 按鈕滾動并使用 SELECT 按鈕進行選擇，選擇按 SELECT 進入

空氣傳感器模式。

轉到設置，并設置所有需要設置的參數。

向空氣傳感器 1 （AS1） 注注液體。選擇校準 LIQUID AS1 并按下 SELECT 按鈕一秒鐘。

清空液體空氣傳感器 1 （AS1）。選擇校準 AIR AS1 并按下 SELECT 按鈕一秒鐘。

以相同的方式對空氣傳感器 2 （AS2） 進行校準。只要對空氣和液體都進行校準，就可以按任何順序進行校準。

一個簡單的驗證：當空氣傳感器為空時應指示 AIR，當充滿液體時應指示 LIQUID。

轉到顯示數據 有關校準值的更驗證。

FCP22-50技術參數

工作溫度范圍 0-80℃

最高溫度范圍 -20-80℃

最大壓力 700kPa 20℃, 500kPa 50℃, 50kPa 80℃

防護等級 IP67

粗糙度 <1 μm

內徑 （mm）22

外徑 （mm）76

外長 （mm） 100

管連接  TC 50mm

材料接液部分   PP

標準電纜長度 Fixed 5m

型號

FCP4-25

FCP6-25

FCP10-25

FCP14-25

FCP22-50

FCP38-64

空氣傳感器與超聲控制器連用-用于檢測氣泡
