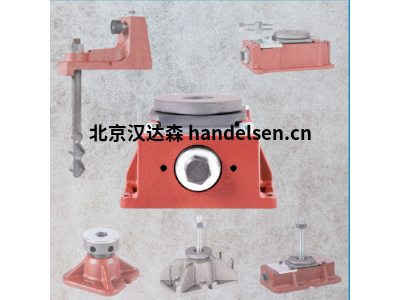

德國Fixatorenbau Bertuch機床固定器，矯直元件、楔形鞋、調平千斤頂，我們的產品以各種名稱而聞名。但只有我們生產原始的 BW 固定器®。該名稱是受?chē)?guó)際保護的商標。BW固定器®用于機器的安裝，并用于在各種應用中對準和錨定機器。
我們的客戶包括知名制造商：
– 機床
– 印刷機
– 電動機
– 渦輪機和發電機
– 紡織機械
– 壓縮機
– 制冷
機– 木工機械
由于應用領域廣泛，近幾十年來開發了各種各樣的固定器®系列，因此今天您將找到適合幾乎所有機器的固定器®。我們非常重視密集的申請建議。如果我們的產品組合中沒有合適的解決方案，我們的設計師將與您合作，為您的機器量身定制解決方案。
BW–Fixatoren固定器系列
RK系列
LK系列
S系列
MS系列
LS系列
SW系列
EK系列
RK系列的BW固定器®可以平穩而精確地調節。例如，這大大減少了對準車床所需的時間。如果由于地基位移、收縮或土壤沉降而必須進行重新調整，這項工作也必須在短時間內輕松進行。RK系列具有廣泛的附件和錨固選項，幾乎涵蓋了所有應用。
RK系列的BW定影器®符合行業設定的所有要求、條件和性能。所有承重和運動部件，包括導軌，均采用優質層狀灰口鑄鐵制造。為了確保這些部件在未來幾年內的光滑度，它們用二亞硫酸鉬處理。
Größe L B H* ØD SW d c z h l b e1 e2 k
劉超
QQ：2865543976
手機：18510241215
電話：010-64714988-174
傳真：010-84786709-667
郵件：sales21@handelsen.cn |
 |
 |
I 175 105 55 60 19 16 21 13 5 92 90 14 26 12
II 178 120 75 75 19 15 31 15 5 96 100 14 26 13
III 220 150 95 90 24 22 40 17 6 118 130 18 32 22
IV 275 180 115 110 30 24 49 17 8 142 160 24 38 24
V 345 230 135 150 36 34 58 20 10 180 205 28 46 34
VI 420 270 165 200 46 34 67 32 13 230 245 28 46 31
RK系列技術參數
Größe Dim RK I RK II RK III RK IV RK V RK VI
Max. zulässige Belastung ¹) N 90.000 120.000 240.000 360.000 700.000 1.200.000
Empf. anteilige Maschinenlast ²) N 10.000 20.000 40.000 60.000 120.000 200.000
Federkonstante "C" im Betriebsbereich ³) N/µm 2.000 4.500 8.000 10.000 14.000 18.000
Drehmoment an Stellschraube Spezifisches- Nm / 10³ kg 3 3 4 4,5 5,5 7
Maximales- Nm 27 36 96 160 385 700
Sicherungs- Nm 2,5-5 2,5-5 3,5-7 4-8 5-10 20
Höhenverstellung pro Umdrehung mm 0,25 0,25 0,29 0,35 0,43 0,5
Gewicht der Grundausführung kg 4 5,5 11,5 21 42 70
LK系列的BW固定器是專門為機器的減振、松散安裝而開發的。由于 10 mm 的調節范圍特別大，因此可以輕松補償大面積的不平整地板。該系列的最大負載值為 55,000 N。
調整平穩，防止未經授權的調整（例如由于振動）。這些BW固定器的使用可以通過多種變體最佳地適應安裝條件。不同的織物結構板，由幾層黃麻織物組成，在高壓下加注特殊瀝青壓在一起，以及由聚氨酯制成的阻尼板，可以安裝減振機器。
這大大減少了對齊機器所需的時間。如果由于地基位移、收縮或土壤沉降而必須進行重新調整，這項工作也必須在短時間內輕松進行。
安裝既可以松散地進行，也可以使用各種錨固選項進行。
LK系列技術參數
Größe Dim LK II
Max. zulässige Belastung N 55.000
Max. zulässige Belastung zum Richten N 40.000
Drehmoment an
Stellschraube Maximals - Nm 35
Sicherungs - Nm 4-7
Höhenverstellung pro Umdrehung mm 0.37
Gewicht der Grundausführung kg 4,2
BW 固定器® – S 系列
專門為大型夾板和工作臺開發的，因?yàn)橥ǔo(wú)法從側面對準。然后，只能從上方訪問方向元素。S 系列正好涵蓋了這一應用，可以通過安裝螺釘從上方進行調整。它的特點是高度調節范圍大，從 8 mm（尺寸 S I）到 20 mm（尺寸 S V）。
S 系列的 BW 固定器®可以平穩、精確地調整。這大大減少了對齊所需的時間。如果由于地基位移、收縮或土壤沉降而必須進行重新調整，這項工作也必須在短時間內輕松進行。憑借廣泛的附件和錨固選項，我們?yōu)槊糠N應用提供合適的解決方案。
S系列技術參數
Größe Dim S I S II S III S IV S V
Max. zulässige Belastung N 90.000 120.000 240.000 360.000 600.000
Emp. Anteilige Maschinenlast ¹) N 10.000 20.000 40.000 60.000 100.000
Federkonstante "C" im Betriebsbereich ²) N/µm 1.500 2.000 2.500 3.000 4.000
Drehmoment an
Stellschraube Spezifisches- Nm / 10³ kg 35 45 50 60 70
Maximales- Nm 120 240 480 960 2.050
Max. Drehmoment an der Befestigungsmutter Nm 60 120 240 480 960
Gewicht der Grundausführung kg 3,25 5,10 8,40 15,30 27,60
