瑞士EROWA測量栓ER-008617如何測量和檢查元件

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

EROWA AG成立于1971年，從事工具和模具制造以及生產和精密機械領域先進制造技術的開發生產。EROWA總部位于瑞士中部的比隆。五十多年來，我們的 "柔性制造系統"FMC 對金屬腐蝕和切削加工的生產率產生了持久的影響。我們在工件夾緊、預設和測量以及自動裝載和過程控制系統方面提供模塊化解決方案，使您能夠對生產設備進行可持續投資。

主要產品：

EROWA夾具

EROWA測量機

EROWA裝載機器人

EROWA過程控制軟件

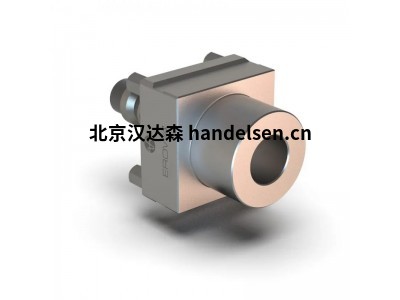

EROWA ER-008617測量栓

淬火，研磨。

在徑向、軸向和角度位置對準 ITS 卡盤。

測量栓是一種非常精確的測量儀器，必須以適當?shù)那鍧嵎绞竭M行處理。

同心卡盤校準精度達到微米級

夾緊測量銷，使其與基準面對齊。松開卡盤上的連接螺栓，然后橫向輕輕擰緊兩個。

移動測量探頭接觸測量栓。轉動旋轉軸，確定與旋轉軸中心的最大和最小偏差。將卡盤旋轉 180°（最大值），然后用銅針或黃銅針將卡盤向中心敲出偏差值的一半。

首先重新擰緊兩個輕微擰緊的螺栓，然后擰緊其余螺栓。

檢查同心度，如果與所需公差仍有偏差，則重復，直到達到所需的精度。松開測量栓，將其旋轉 180°，然后再次夾緊。重新檢查

同心度。同心度偏差的增加不應超過隨附證書上登記的數值（否則，繼續檢查銷釘）。

型號示例：

EROWA夾具ER-008617

EROWA夾具ER-115699

EROWA夾具ER-007604

EROWA夾具ER-012299

EROWA夾具ER-032464

EROWA夾具ER-008638

EROWA夾具ER-010562

EROWA夾具ER-057212

EROWA夾具ER-154100

EROWA夾具ER-008745
