EROWA夾緊梁 FT-02482型740x60x40mm瑞士原廠直供
產品詳情
EROWA夾緊梁 FT-02482型
740x60x40mm/A=670mm
應用
用夾爪夾緊Z型盤上的工件。橫梁經過精確研磨，由硬化、耐腐蝕、合金化高級鋼組成。當距離板設置為3mm，一組2 （FT 02466） 時，該位置可以提升到碰撞區域上方。工件水平可以用 4 個壓力螺釘調平。
套裝包含
1 x 橫梁 4 x 壓片
4 x 壓力螺栓 M8x16
1 套 FT 02466 間隔板套裝 3 mm / 套 à 2 件
2 x ER 071901 Z 支架 2 x ER 007729 Z 支撐墊圈 ø12.5/28 x 3 mm 2 x ER 129968支架
4 x ER000806沉頭 I6KT M8 x 16 mm 2 x ER 017920 特殊沉頭 M8 x 14 mm
2 x ER019884氣缸螺釘I6KTM8 x 40 mm
常用系列
EROWA FT-02482
EROWA FT-02473
EROWA FT-02469
EROWA FT-02468
EROWA FT-02467
EROWA FT-02465

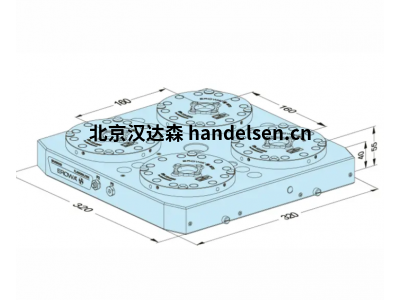

EROWA MTS底板ER-160420
320 x 320P/A 通用， 螺距160
版本
通用底板，鋼未硬化，節距160mm。 包括不帶空氣鉆孔的適配器法蘭。
連接
橫向，2件（氣動）：用于打開和清潔/存在檢查。
選擇
可使用相關的適配器法蘭（可根據要求提供）從下方進行控制。
應用
可容納多個托盤?？芍苯影惭b在機床工作臺上。
適合
用于格柵 50mm/M12 和 T 型槽間距為 63 和 100mm 的機床工作臺的安裝孔模式。
EROWA控制箱 帶增壓器 ER-157413
版本：用于1個卡盤的手動控制箱。集成增壓器，最大負載比為 1：2。控制開啟/重新夾緊/清潔功能。壓力可調，通過壓力計顯示。包括一組管子。
連接：1個輸入 （P IN） 和 3 個輸出（P2 打開 / P3 清潔 / P4 Reclamp）。
應用：操作 ITS、ITS Compact、CombiChuck、PowerChuck P、VPC、UPC 或 PM 工具類型的卡盤。
EROWA VPC卡盤 ER-155774型
帶底板 176 x 230 mm
版本
間距為 96 mm 的自動卡盤。包括底板 長 176 x 寬 230 x 高 65 毫米。
連接
橫向和從下方（可選）：用于打開、重新夾緊和清潔/存在檢查。
應用
用于容納工件夾持器、托盤和夾具，這些夾具的間距為 96 mm 和 VPC 卡盤龍頭 96。
待安裝
用于 50mm/M12 網格和 T 型槽間距為 50/63/80/100mm 的機床工作臺的安裝孔型（螺栓和 T 形螺母不包括在提供的包裝中）。
選擇
可以使用合適的適配器（根據要求）從下方控制卡盤。
EROWA毛坯虎鉗 ER-155580型
版本
帶有通用配件選項的 80 毛坯虎鉗。不包括鉗口。
應用
夾緊工件?？捎糜?VPC 卡盤 52，通過參考卷筒 ø37mm 安裝在托盤 ø115 或 ø148 上，也可直接安裝在機床工作臺等上。
輔料
沖壓鉗口15mm ER-144370，VPC卡盤龍頭52 ER-150897，橫向擋塊，扭矩扳手等。
EROWA VPC卡盤龍頭 ER-150898型
版本
4個定心龍頭。鋼，硬化，磨削。
應用
與VPC Chuck 96 結合使用。可安裝在間距為 96mm 的工件夾具、托盤和夾具上。
適合
帶開口扳手，扳手寬度11mm，18Nm。
EROWA空白虎鉗 ER-144380型
版本
空白虎鉗 72，不包括野營下顎和夾頭。
應用
夾緊工件。用于 ITS 卡盤、PC 210 Combi 和 PowerChuck P。
輔料
沖壓鉗口 ER-144370、卡盤龍頭 F/M 生產 ER-010742、側擋塊、扭矩扳手等
ER-115304型
EROWA適配器托盤 ER-115304型
版本
安裝了 PowerChuck P 的 UPC 適配器托盤。
連接
在托盤的底部，適用于所有帶空氣聯軸器的UPC卡盤
應用
用于將轉接板自動更換為帶有處理設施的 UPC 卡盤
