德國Kollmorgen CARTRIDGE DDR? 系列旋轉式直驅伺服電機



關于我們Kollmorgen Europe GmbH

當您需要運動和自動化系統來滿足最苛刻的應用和環境時，可以依靠科爾摩根 - 100 多年來的創新領導者。



我們提供業界最強大、最可靠的電機、驅動器、線性執行器、AGV 控制解決方案和自動化平臺，擁有超過 100 萬種標準且易于修改的產品，幾乎可以應對任何驅動挑戰。



我們在世界所有主要地區提供制造設施、經銷商和技術專長，因此您可以更快地將更好的機器推向市場，并在未來許多年保持盈利。

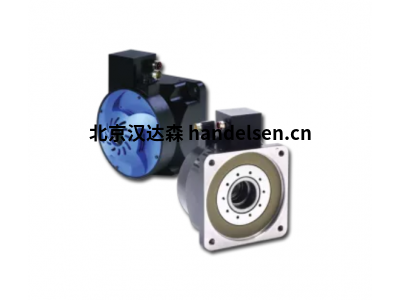

CARTRIDGE DDR® 系列旋轉式直驅伺服電機

CARTRIDGE DDR® 直驅

CARTRIDGE DDR® 系列旋轉式直驅伺服電機代表了一種全新的直接驅動類型。它們不僅結合了無框直驅電機的性能優勢和外殼電機的易安裝性，而且價格也比傳統的直驅低得多。CARTRIDGE DDR® 電機已通過 UL 認證，可用于全球應用。它們還具有預制組件和集成的、工廠調整的高分辨率反饋系統。除此之外，還有獨特的無軸承設計。其結果是即裝即用的電機，可在 30 分鐘內投入使用。另一方面，與傳統的無框直接驅動裝置進行規劃和集成需要數周甚至數月的時間。CARTRIDGE DDR 電機采用特殊的電磁設計，與類似尺寸的傳統伺服電機相比，扭矩密度可提高 50%。



特性

優點顯而易見：



傳統的伺服系統通常需要許多機械部件來傳輸電力，這不僅限制了這些系統的性能和可靠性，而且還增加了運營成本。另一方面，CARTRIDGE DDR 電機不需要任何機械部件即可進行動力傳輸。



→簡化安裝（5 分鐘）– 只需安裝電機并連接電纜

→免維護運行，延長了機器的正常運行時間

→由于消除了電力傳輸機構，噪音降低了 20 dB

→精度提高多達 50 倍

→無需維護 – 無運營成本



→50 至 510 Nm 的連續扭矩范圍涵蓋了廣泛的高性能應用。

→高達 1,500 rpm 的速度可滿足大多數高扭矩、中速應用的需求。

→額定功率范圍為 2,670 至 11,700 瓦，可滿足大多數無框電機應用的高功率要求。

→CARTRIDGE DDR® 系列將無框 DDR 電機的節省空間特性和性能與外殼電機的易安裝性相結合。

→集成的正弦波編碼器反饋提供每轉超過 200 萬步的分辨率。

→與負載直接耦合，無需維護齒輪箱、皮帶或皮帶輪。

→低齒槽性能確保在低轉速下平穩運行。

→消除的播放和兼容性提高了系統的響應能力。

→通過預配置的放大器和反饋單元，易于安裝和調試系統

→內置熱敏電阻，提供過溫保護



規格



                                               C04x、C05x、C06x

離合器技術 帶一個螺釘?shù)膴A緊聯軸器，從 A 側檢修

軸同心度的裝配要求 0.13毫米（0.005英寸）

機器安裝面的垂直度 0.10毫米（0.004英寸）

機器定心環與軸的同心度 0.10毫米（0.004英寸）

運輸鎖                  對準螺釘和端接螺釘

組裝方式          方法 # M-RT-S19-0



                                                C09x、C13x

離合器技術                 多螺栓夾緊聯軸器，從B側檢修

軸同心度的裝配要求    0.038毫米（0.0015英寸）

機器安裝面的垂直度    0.051毫米（0.002英寸）

機器定心環與軸的同心度 0.051毫米（0.002英寸）

運輸鎖                        4 個緊定螺釘和 4 個運輸螺釘

組裝方式                    方法#M-RT-019-07



德國Kollmorgen CARTRIDGE DDR® 系列旋轉式直驅伺服電機
