wenglor激光測距傳感器CP25QXVT80不受材料、色彩和亮度影響

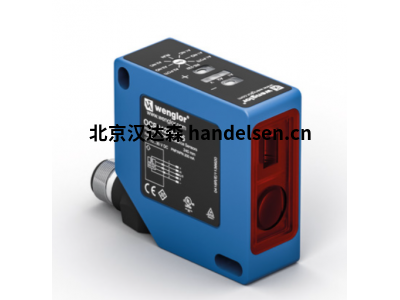

wenglor激光測距傳感器CP25QXVT80

激光測距傳感器

此類傳感器可以非接觸方式識別物體或?qū)ζ溆?jì)數，測量間距，以光線識別顏色、光澤度或熒光。

額外的專用光纜連接可用于寒冷、高溫或空間有限的條件。

激光三角測距傳感器

非接觸式激光三角測距傳感器采用角度測量原理，可在最大 1,000 毫米的近距離范圍內進行可靠的高精度測量。

無論物體具有什么顏色、形狀、表面粗糙度和結構，三角測量傳感器都能確保提供穩定的測量值。

說明

這些傳感器采用高分辨率的 CMOS 光電元件和 DSP 技術，通過測量角度來確定距離。

如此就能幾乎消除因材料、顏色和亮度引起的切換點差異。 有兩個獨立的切換輸出端可供設置，

借此可將兩個切換閾值和一次吸合或釋放延時設定為10毫秒的步長。

通過 RS-232 接口不僅可以啟動傳感器的功能而且還可輸出數值。

特點概覽

切換遲滯小

不受材料、色彩和亮度影響的切換點

CMOS行

高精度的操作距離

光學數據

探測范圍 240 mm

設置范圍 40 ... 240 mm

切換滯后 < 0.5 %

光線類型 激光（紅）

波長 655 nm

使用壽命(Tu = +25 °C) 100,000 h

激光等級(EN 60825-1) 2

最大允許的外來光線 10,000 Lux

電氣數據

供電電壓 10 ... 30 V DC

電流消耗(Ub = 24 V) < 50 mA

切換頻率 500 Hz

響應時間 1 ms

吸合/脫扣時間延遲(RS-232) 0 ... 1 s

溫度偏差 < 15 µm/K

溫度范圍 -25 ... 60 °C

切換輸出端數量 2

切換輸出端壓降 < 1.5 V

切換輸出端開關電流 200 mA

抗短路 是

反極性保護 是

示教模式 HT, VT, TP

傳輸速度 38,400 Bd

防護等級 III

機械數據

設置方式 示教

外殼材料 ABS 塑料，PC 塑料

防護等級 IP67

連接方式 M12 × 1；8針

透鏡蓋 塑料，PMMA

重量 84 g
