wenglor激光測距傳感器P1PY101工作范圍0 ... 10000 mm

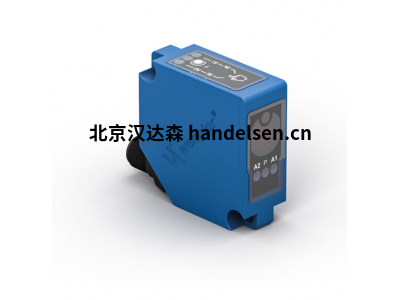

wenglor激光測距傳感器P1PY101

飛行時間法激光測距傳感器

飛行時間激光測距傳感器采用光傳播時間測量的原理，可以覆蓋高達 10,000 毫米的工作范圍，

即使遠距離也能可靠識別物體。ToF 傳感器耐抗外來光線干擾，確?？煽康墓δ堋?/span>

說明

這些傳感器以一類激光的光傳遞時間測量原理工作。即使信號非常微弱，

采用“動態敏感” (DS) 技術的 wintec 也能保證迄今接收靈敏度。

因此，傳感器的工作范圍最大可達 10 米。即使是在傾斜位置，也能可靠識別深色或光亮物體。

此外，wintec 還能在外來光線或污垢等干擾性環境條件下可靠工作。

全面的狀態監測功能還能實現前瞻性維護和沒故障運行。

特點概覽

設有 2 個彼此獨立的切換輸出端

采用 DS 技術，工作范圍廣，識別精準

無相互影響

直觀的操作方式

光學數據

工作范圍 0 ... 10,000 mm

設置范圍 50 ... 10,000 mm

最大可重現性 3 mm*

線性偏差 10 mm*

切換滯后 < 15 mm

光線類型 激光（紅）

波長 660 nm

使用壽命(Tu = +25 °C) 100,000 h

激光等級(EN 60825-1) 1

射束擴散 < 2 mrad

最大允許的外來光線 100,000 Lux

?

電氣數據

供電電壓 18 ... 30 V DC

電流消耗(Ub = 24 V) < 35 mA

切換頻率 50 Hz*

切換頻率（最大) 250 Hz*

響應時間 15 ms *

響應時間（最短) 4.7 ms *

溫度偏差 < 0.4 mm/K

溫度范圍 -40 ... 50 °C

切換輸出端數量 2

切換輸出端壓降 < 2.5 V

切換輸出端開關電流 100 mA

反極性保護和防過載 是

抗短路 是

接口 IO-link V1.1

傳輸速度 COM3

防護等級 III

機械數據

設置方式 示教

外殼材料 ABS 塑料

透鏡蓋 塑料，PMMA

防護等級 IP67/IP68

連接方式 M12 × 1；4/5針

重量 41 g

wenglor激光測距傳感器P1PY101
