aplisens SP-02電流信號隔離器單雙通道不帶電源的隔離放大器

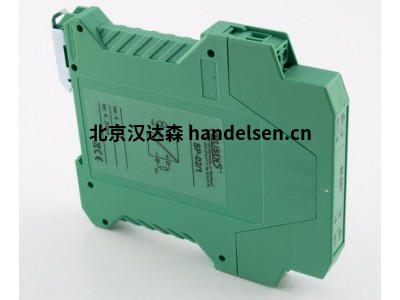

SP-02 電流信號隔離器

 無輔助電源

 單回路或雙回路版本，12.5 mm

 寬外殼

 精度 0.16

 外殼可安裝在標準導軌上

 (TS35, TS32)

 應用和功能

 SP-02 信號隔離器可對輸入信號（0/4...20 mA）進行電隔離，并通過隔離器將其轉換為電信號。

 輸入信號（0/4...20 mA），并通過隔離系統將其轉換為輸出信號（0/4...20 mA）。

將其轉換為輸出信號（0/4...20 mA）。

 輸入信號回路中的雙線電源。

 該設備通常用于在安裝在物體上的測量電路之間提供電隔離

 該裝置通常用于在安裝在物體上的測量電路之間提供電隔離、

 和主部分之間的電隔離。這樣就能在監測、控制和記錄過程中

 干擾的影響。

 自動裝置的監測、控制和記錄系統中與物體有關的干擾影響。

技術參數

 輸入數據

 輸入信號

 輸入電壓降

 輸出數據

 輸出信號

 負載電阻 RO

 電隔離

 強度測試參數

 動態特性

 傳輸帶

 轉換誤差

 精度

 0/4...20 mA

 3,5 V + iout ×ro

 0/4...20 mA

 0...500

基于變壓器

 1,5 kV, 50 Hz, 1 min

 5Hz(3dB)

 ±0,16%

 將 0...20 mA 信號轉換為 0...20 mA 信號時，在低于信號的

 1% 信號時，誤差會增加到 ±0,5%。

 溫度波動的影響

 0,1% / 10°C

 負載電阻波動的影響 0,1% / 100

正常使用條件

 環境溫度

 相對濕度

 外殼

 類型

 防護等級

 重量

 5...60°C

 30...80%

 me12.5（鳳凰）

 IP20

 0.1 千克

訂購程序

標準版

 特殊版本：

 (0...10 V 電壓輸出)

 SP-02 /___

 SP-02 / 0...10 V /___

電路數（1 或 2）

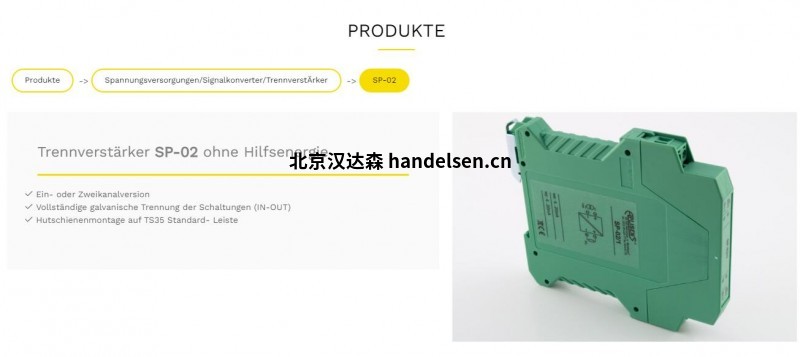

不帶電源的隔離放大器 SP-02

 單通道或雙通道版本

 電路完全電隔離（輸入-輸出）

 安裝在 TS35 標準帶的頂蓋導軌上
