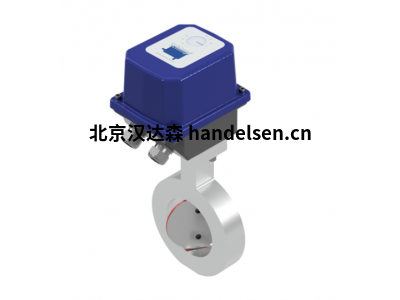

schimpf控制閥SVA 100/80 D V B30用于冷空氣供應量調節

應用

控制閥用于冷空氣供應量調節到排氣管煙氣消耗裝置的體積。SVA系列控制閥適用于高達100°C的空氣。

為了獲得更高的控制精度，控制閥可以減小公稱尺寸（減少一個或兩個公稱尺寸）。這消除了對減速器的需求。

所需的流量通過閥門位置設置，開啟角度在 0° 到 90° 之間。

控制閥有一個平穩運行的圓盤。SVA控制閥的閥瓣可選配滲透密封系統，以減少閥門關閉時的最小體積流量。

外殼

鋁制外殼

DN：40 至 DN 200，可減少 2 個標稱尺寸。

功能和預期用途

控制閥用于調節供給空氣消耗裝置的冷/熱空氣量，并在煙氣管道中節流。

SVA系列控制閥適用于溫度高達100°C的空氣。SVH和SVHT系列控制閥適

用于熱風和煙氣。SVH控制閥適用于高達450°C的應用。SVHT可用于高達

650°C的介質溫度。

根據歐盟法規2016/426,SVA、SVH和SVHT系列控制閥不適用于氣體燃料

。為此必須使用SVG系列的控制閥。

為了獲得更高的精度，SVA和SVHT控制閥可以采用減小的公稱寬度(減小

一個或兩個公稱寬度)。這樣就不需要減速器了。

通過將閥門的開啟角度設置在0°到90°之間來設定所需的流量。

控制閥包含一個平穩運行的擺動閥瓣。SVA和SVHT的閥瓣也可與一個可選的擺動

通過密封系統，以減少閥門關閉時的最小流量。

技術規格

DN: 40 至 200，可減少 2 個公稱尺寸。

氣體類型： 空氣

外殼 鋁

軸：不銹鋼

閥盤： 不銹鋼

密封件 丁腈橡膠

工作壓力： 最大 50 KPA

驅動適應性：方形主軸 9*9毫米，其他可根據要求提供

法蘭 EN 1092-1

環境溫度：-20 至 +70°C

介質溫度：-20 至 +100°C

型號

SVA 40

SVA 50

SVA 65

SVA 80

SVA 100

SVA 125

SVA 150

SVA 200

schimpf控制閥SVA 100/80用于熱風和煙氣
