KTR鉗口聯軸器ROTEX Standard-100 球墨鑄鐵用于通用機械

KTR鉗口聯軸器ROTEX Standard 100 球墨鑄鐵

KTR ROTEX 描述

扭轉柔性顎式聯軸器ROTEX Standard是一種帶鍵槽的彈性體聯軸器，由于其設計簡單，價格特別便宜。

扭轉柔性 ROTEX 聯軸器可以普遍使用，并作為彈性軸連接在通用機械和設備工程的幾乎所有領域中使用。

KTR ROTEX 材料

-鋼

- 燒結鋼

-不銹鋼

- 鋁制品半成品

- 壓鑄鋁

-鑄鐵

-球墨鑄鐵

從視覺上看，我們用橙色（92 Shore A）、紫色（98 Shore A）和淡綠色（64 Shore D）識別了T-PUR®（彈性體）。

KTR ROTEX 扭轉撓性顎式聯軸器的特點

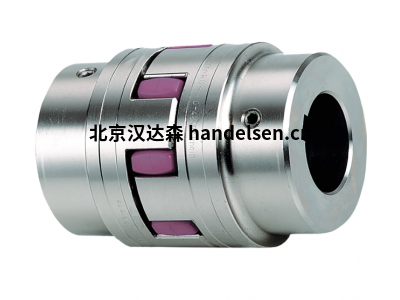

ROTEX顎式聯軸器由兩個輪轂（鋁或鋼）和一個由T-PUR®（彈性體）制成的鏈輪（彈性體環/凸輪環）組成。

彈性體聯軸器的阻尼程度和扭轉剛度可以根據T-PUR®齒圈的不同硬度進行調整。

ROTEX聯軸器需要很少的安裝空間，因此可以很容易地組裝/拆卸。多種設計變體提供了最大的靈活性，

并滿足不同輪轂設計的不同安裝要求。

KTR ROTEX 扭轉撓性顎式聯軸器的功能

鉗口離合器保證了扭轉減振的動力傳輸，并吸收了不均勻運行的動力機器發出的沖擊。

與彈性聯軸器相比，彈性聯軸器的中間連桿會受到彎曲，因此磨損得更快，

而ROTEX聯軸器（彈性體）的彈性齒僅承受壓應力。因此，彈性體聯軸器的優點是能夠承受更高的載荷。

彈性體在負載和高速下變形。必須提供足夠的擴展空間。

ROTEX顎式聯軸器的最大扭轉角為5°，適用于所有尺寸。它們既可以水平安裝，也可以垂直安裝。

技術參數

系列 ROTEX Standard

尺寸100

材料 球墨鑄鐵

組件 1

額定扭矩 [Nm] 4950

顏色 紫色

最大孔徑115mm

KTR鉗口聯軸器ROTEX Standard 100 球墨鑄鐵
