maxon直流電機283866帶霍爾傳感器

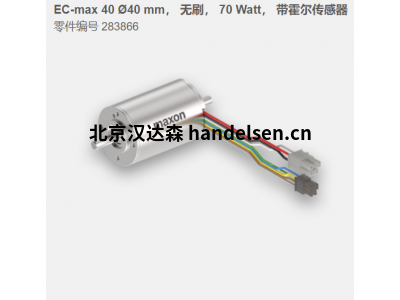

EC-max 40 Ø40 mm， 無刷， 70 Watt， 帶霍爾傳感器

描述

maxon EC-max新項目繼承了A-max和RE-max電機的成功理念。 電子換向直流電機基于相同的零件平臺理念，

在具有齒輪箱、傳感器和制動器的模塊化系統中創造了廣泛的市場導向范圍。

規格

額定電壓下的數值

額定電壓 12 V

空載轉速 8030 rpm

空載電流 674 mA

額定轉速 6410 rpm

額定扭矩（最大持續扭矩） 89.7 mNm

額定電流（最大持續電流） 6.88 A

失速扭矩 466 mNm

失速電流 33.3 A

最大效率 76

特性

終端電阻 0.36 Ω

終端電感 0.0464 mH

扭矩常數 14 mNm/A

轉速常數 682 rpm/V

速度/扭矩梯度 17.6 rpm/mNm

機械時間常數 9.41 ms

轉子慣性 51.2 gcm²

熱數據

外殼熱阻 - 環境 4.63 K/W

繞組-外殼熱阻 0.542 K/W

繞組熱時間常數 3.78 秒

電機熱時間常數 1060 秒

環境溫度 -40...+100 °C

最高繞組溫度 +155 °C

機械數據

軸承類型 滾珠軸承

最高轉速 12000 轉/分鐘

軸向游隙 0 mm，徑向載荷 < 10 N 時；0.14 mm，徑向載荷 > 10 N 時

最大軸向載荷（動態） 8 N

壓緊配合的最大力（靜態） 211 N

(靜態，軸支撐） 5000 N

最大徑向載荷 80 N，距法蘭 5 mm

其他規格

極對數 1

相數 3

高壓滅菌器循環次數 0

重量 460 克
