maxon直流電機311535高功率EC-4pole提供報關單

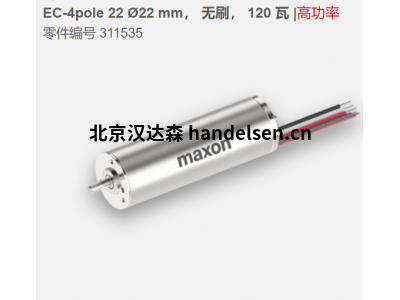

EC-4pole 22 Ø22 mm， 無刷， 120 瓦 |高功率

描述

這款4極功率電機是同類產品中好的電機之一，得益于maxon的繞組技術，它表現出了良好

的性能：單位體積和重量單位的頂級性能、高度自動化生產的質量和安全性、無

齒槽運動，當然還有長久的使用壽命。

額定電壓下的數值

額定電壓 18 V

空載轉速 16800 rpm

空載電流 298 mA

額定轉速 15700 rpm

額定扭矩（最大持續扭矩） 54 mNm

額定電流（最大持續電流） 5.55 A

失速扭矩 874 mNm

失速電流 86 A

最大效率 89

特性

終端電阻 0.209 Ω

終端電感 0.0173 mH

扭矩常數 10.2 mNm/A

轉速常數 940 rpm/V

速度/扭矩梯度 19.4 rpm/mNm

機械時間常數 1.81 ms

轉子慣性 8.91 gcm²

熱數據

外殼熱阻 - 環境 10.7 K/W

繞組-外殼熱阻 0.7 K/W

繞組熱時間常數 4.52 秒

電機熱時間常數 936 秒

環境溫度 -20...+100 °C

最高繞組溫度 +155 °C

機械數據

軸承類型 球軸承

最高轉速 25000 轉/分鐘

軸向游隙 0 mm，徑向載荷 < 3 N 時

0.14 mm，徑向載荷 > 3 N 時

最大軸向載荷（動態） 4 N

壓緊配合的最大力（靜態） 53 N

(靜態，軸支撐）600 N

最大徑向載荷 16 N，距法蘭 5 mm

其他規格

極對數 2

相數 3

高壓滅菌循環次數 0

重量 175 克

maxon直流電機311535高功率EC-4pole
