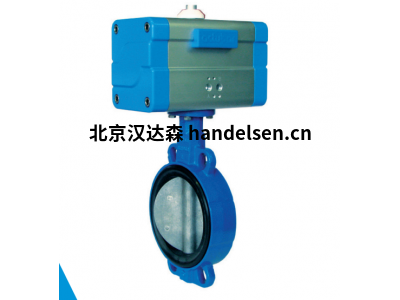

bar自動蝶閥PZDS 80采用氣動操作雙作用或單作用

產品描述

一體式，防吹氣，流量接頭形式，密封和居中嵌入式蝶閥。自動蝶閥采用氣動操作（雙作用或單作用）。

產品特點

符合性指令 97/23/CE PED • ATEX 指令 94/9/C E ATEX

密封性測試 EN12266-1 nti-static EN12266-2 測試

通過軸和閥盤之間堅固的多齒，實現非常好的動力傳動。

易于維護，通過卡簧防爆軸。

可更換的圓盤和閥座。

軸和外殼不與內部介質接觸。

自潤滑軸承襯套

外殼 80m 環氧涂層

外殼顏色 RAL 5017，藍色

座椅 NBR，F(xiàn)KM，硅膠，EPDM - 白色，可根據要求提供。

可選配限位停止指示、電磁閥和定位器

根據要求在真空下應用。

也可與棘爪桿、齒輪或電動執行器一起交付。

技術數據

公稱尺寸 DN 25 至 DN 600

安裝位置 任何方向

公稱壓力 DN 25：最大 10 巴

DN 32 - 350：最大 20 巴

DN 400 - 600：最大 10 巴

溫度范圍 -15°C 至 +120°C

流動方向 任意

控制壓力 2 - 8 巴

控制介質 / 優質空氣或中性氣體（其他介質可根據要求提供）

法蘭連接標準

EN 1092-1 、

EN 1092-2 、

PN6/10/16/25/40、

ASME/ANSI125/150、

BS10 和 BS10-e、

JIS B2238 、

JIS B2239。

材料

外殼:DN 25-鑄鐵GG25

套管:DN32-600-球墨鑄鐵GGG4C

防爆片:不銹鋼1.4408

軸:不銹鋼1.4028

座:三元乙丙橡膠

bar自動蝶閥PZDS 80采用氣動操作
