bray 31H系列支耳式襯膠蝶閥雙向氣泡級密封高壓應用

襯膠蝶閥

31H 系列

尺寸范圍

NPS 2至20 / DN 50至500

溫度范圍

-20°F至250°F（-29°C至121°C）

最大許用操作壓力

250 磅/平方英寸（17.2 巴）

閥板材料

尼龍11涂層球墨鑄鐵、鎳鋁青銅、不銹鋼

閥體類型

支耳

測試標準

MSS SP-61、API 598、EN 12266-1、ISO 5208

認證

ABS、ATEX、CRN、DNV、NSF 61/372、PED、PE（S）R、SIL、TR CU

結構長度

MSS SP-67、API 609 A類、EN 558 20系列

法蘭鉆孔

ASME B16.1 125級、ASME B16.5 150級、EN 1092 PN16

應用

高壓、暖通空調、終端服務

特點和優勢

31H系列支耳式襯膠蝶閥按照ASME 125/150級和PN16法蘭標準進行鉆孔和安裝。 這一堅固耐用的高強度單體式閥桿設計采用有效的內部閥板閥桿連接。

31H系列閥門在閥板和閥座之間以及閥桿和閥座之間提供主密封和二級密封，確保完全包裹管道介質，實現零外部泄漏。

閥桿固定組裝：通過獨一無二的不銹鋼Spirolox®卡簧、一個止推墊圈和兩個C型環，將閥桿固定在閥體內。 上述配件按標準由黃銅制造，也可根據需求提供不銹鋼材質。

閥桿襯套：非腐蝕性重型縮醛襯套可吸收?qǐng)?zhí)行機構的側推力。

閥桿填料：雙U型杯密封設計支持自調節，并提供雙向可靠密封。

主密封和二級密封：這些閥桿填料能防止管道介質接觸閥桿或閥體。 主密封是通過與閥板轂的模壓閥座平板進行干擾擬合來實現的。 二次密封則是通過比閥座閥桿洞直徑更大的閥桿直徑來實現。

閥體：?jiǎn)误w式支耳結構。 采用聚酯涂層，具有優異的耐腐蝕性。 另有尼龍11涂層可供選擇。

閥座：博雷舌槽粘接式閥座設計可將流體介質和閥體徹底隔離。 該閥座還配備模壓O型圈，無需使用法蘭墊片。

閥板：鑄件采用球型機械加工和手工拋光，提供氣泡級密封，具有最小的扭矩和更長的閥座壽命。 博雷彈性尼龍11涂層為標配。

閥桿：采用精準的雙“D”形式閥板與閥桿連接設計，驅動閥板無需螺釘或錐銷。 以精密公差雙“D”形式連接驅動閥門閥板是博雷閥門的獨特設計。 只需將閥桿抽出閥板即可拆卸博雷閥桿。

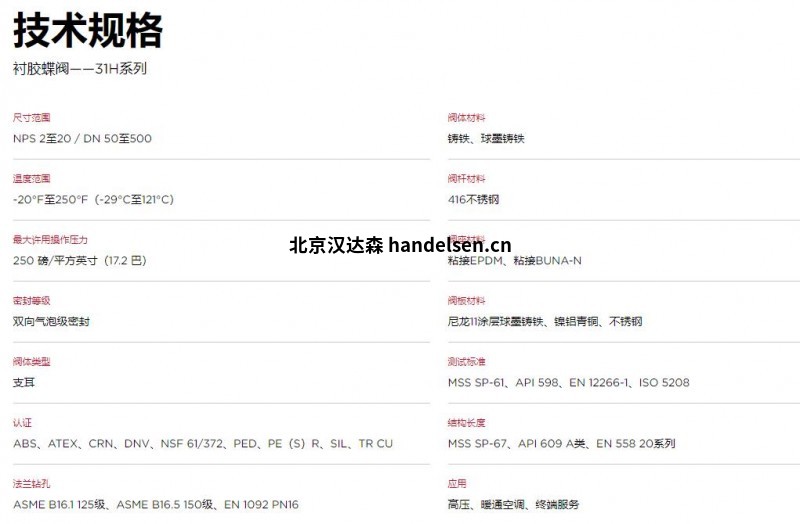

技術規格

襯膠蝶閥——31H系列

尺寸范圍

NPS 2至20 / DN 50至500

閥體材料

鑄鐵、球墨鑄鐵

溫度范圍

-20°F至250°F（-29°C至121°C）

閥桿材料

416不銹鋼

最大許用操作壓力

250 磅/平方英寸（17.2 巴）

閥座材料

粘接EPDM、粘接BUNA-N

密封等級

雙向氣泡級密封
