bray閥桿不銹鋼彈性密封蝶閥32/33系列閥體球墨鑄鐵

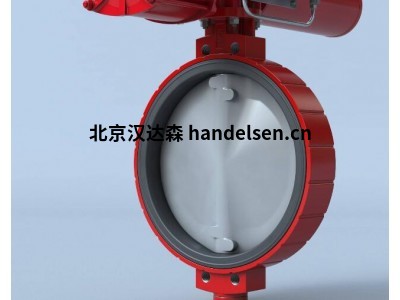

彈性密封蝶閥

系列 32/33

尺寸范圍

NPS 22 至 36 / DN 550 至 900

溫度范圍

-20°F 至 250°F（-29°C 至 121°C）

最大允許工作壓力

32 系列：75 psi （5 Bar） 33 系列：150 psi （10 Bar）

圓盤材料

尼龍 11 涂層球墨鑄鐵、鋁青銅、不銹鋼、雙相不銹鋼、超級奧氏體不銹鋼、哈氏合金、

蒙乃爾合金®

閥體樣式

晶片

法蘭鉆孔

ASME B16.1 125 級、ASME B16.5 150 級、ASME B16.47

測試標準

MSS SP-61、API 598、EN 12266-1

認證

ABS、ATEX、必維國際檢驗集團、DNV、NSF 61/372、PED、PE（S）R、SIL

面對面

API 609 A 類，EN 558 系列 20

應用

廢水、海水、水、其他液體和氣體

優勢和特點

博雷32/33系列彈性閥座蝶閥具有小型博雷閥門的許多設計特點和優點，例如高Cv額定值、暴露于管路介質的零件最少、更高的可靠性和長使用壽命的可靠記錄。

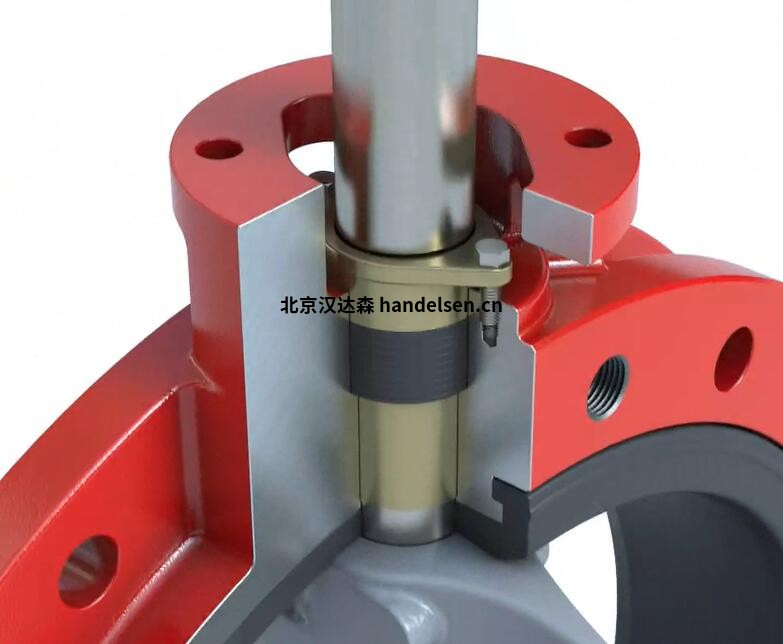

A. 防吹閥桿

固定環安裝在機加工閥桿槽和壓蓋固定器臺階之間，可在內部閥桿發生故障時完全固定閥桿。

B. 可調式包裝系統

這種設計允許現場調整閥桿填料，而無需拆卸手動操作器或電動推桿。先進的自動調節 V 型閥桿填料可防止外部物質進入上閥桿孔。

C. 一級和二級密封件

這些密封件可防止管路介質接觸閥桿或閥體。主要密封是通過模制閥座平面與盤轂間的過盈配合實現的。二次密封是由于閥桿直徑大于閥座閥桿孔的直徑。

D. 閥桿軸承

為吸收推桿側推力并最大限度地降低軸承摩擦扭矩，采用了上下厚壁套筒軸承。

E. 垂直推力軸承

青銅垂直止推軸承可消除閥桿和圓盤重量造成的圓盤位移。

F. 正文

一體式全法蘭型。所有閥體都鉆有孔，可與 ASME 125/150、PN10、PN16 或其他國際法蘭標準兼容。也可提供晶片式閥體。

G. 圓盤

首先鑄造高強度圓盤，對密封邊緣進行球形加工，然后手工拋光或?qū)φ麄€圓盤進行尼龍 11 涂層處理。對稱的圓盤輪廓增加了通用流量系數值，減少了湍流，提高了壓力恢復能力。

H. 座位

可更換的榫槽閥座與閥體固定方式是業內最先進的設計。模制 O 型圈消除了對法蘭墊片的要求。閥座將閥體和閥桿與管路介質隔離，專門設計用于與滑套或焊頸法蘭密封。

規格

彈性密封蝶閥 - 32/33 系列

尺寸范圍

NPS 22 至 36 / DN 550 至 900

閥體材料

鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

溫度范圍

-20°F 至 250°F（-29°C 至 121°C）

閥桿材料

不銹鋼、雙相不銹鋼、超級奧氏體不銹鋼、蒙乃爾合金

最大允許工作壓力

32 系列：75 psi （5 Bar） 33 系列：150 psi （10 Bar）

座椅材料

三元乙丙橡膠、丁腈橡膠、氟橡膠*

關斷額定值

雙向氣密
