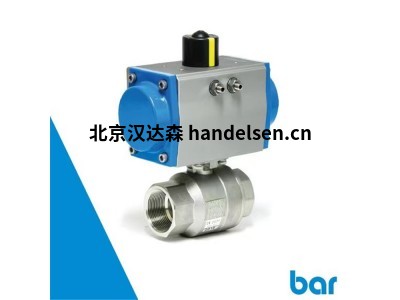

Bar氣動執行器AD-001/090與電動執行器的區別



氣動執行器和電動執行器是工業自動化領域中常用的兩種執行機構，它們?cè)诮Y(jié)構、工作原理、使用環境和應用場景等方面存在一定的差異。本文將詳細分析Bar氣動執行器AD-001/090與電動執行器的區別和差異。



一、工作原理

氣動執行器

氣動執行器是以壓縮空氣為動力源的一種執行機構。當壓縮空氣進入執行器時，它會推動活塞或葉片等驅動部件，從而帶動執行器轉動或移動，實現閥門的開啟或關閉。氣動執行器的動力來源可以是外部的壓縮空氣供應系統，也可以是內部的空氣彈簧或皮囊等儲能元件。



電動執行器

電動執行器是以電動機為動力源的一種執行機構。當電流通過電動機時，它會驅動轉子旋轉，從而帶動執行器轉動或移動，實現閥門的開啟或關閉。電動執行器的動力來源是電源，可以通過控制電路或變頻器等設備進行精確控制。



二、結構特點



氣動執行器

氣動執行器通常由氣動馬達、減速器、換向閥、位置傳感器等部分組成。氣動馬達是執行器的驅動部件，它可以產生較大的推力和扭矩；減速器用于降低轉速、增加扭矩；換向閥用于控制氣流的流向，實現執行器的往復運動；位置傳感器用于檢測執行器的位置和行程。



電動執行器

電動執行器通常由電動機、減速器、傳動鏈、位置傳感器等部分組成。電動機是執行器的驅動部件，它可以產生較大的轉矩和轉速；減速器用于降低轉速、增加扭矩；傳動鏈用于傳遞動力；位置傳感器用于檢測執行器的位置和行程。



三、性能比較



動力源

氣動執行器的動力源是壓縮空氣，因此需要在現場設置壓縮空氣供應系統，并需要考慮氣源的質量、壓力和穩定性等方面的問題。而電動執行器的動力源是電源，可以通過電線進行遠距離傳輸，使用方便，但需要配備安全保護裝置。



速度控制

氣動執行器的速度控制是通過調節壓縮空氣的流量和壓力來實現的，因此具有一定的不穩定性，速度容易波動。而電動執行器的速度控制是通過調節電源的電壓和電流來實現的，因此速度控制精度較高。



輸出力矩

氣動執行器的輸出力矩較大，適用于需要較大推力和扭矩的場合。而電動執行器的輸出力矩較小，適用于需要較小推力和扭矩的場合。



環境適應性

氣動執行器具有防爆、防火、防腐蝕等特點，適用于易燃、易爆、腐蝕性等惡劣環境。而電動執行器適用于一般環境條件下的使用。



維護保養

氣動執行器的維護保養相對簡單，主要需要定期檢查氣源供應系統和執行器的密封件等易損件。而電動執行器的維護保養相對復雜，需要定期檢查電動機、減速器和傳動鏈等部分的潤滑和磨損情況。



四、應用場景



氣動執行器適用于需要較大推力和扭矩的場合，如化工、石油、制藥等行業的流體管道系統和工藝設備。此外，由于氣動執行器具有防爆、防火等特點，因此在易燃、易爆等危險環境中也得到廣泛應用。

電動執行器適用于需要較小推力和扭矩的場合，如空調系統、供暖系統、通風系統等建筑設施。此外，電動執行器也適用于一些需要精確控制的場合，如自動生產線、機械手臂等。



型號

GTD-143/090-V27-H

GTD-185/090-V36-H

GTD-115/090-V22-H

GTD-163/090-V27-H

GTD-110.1/090-V22-E

GTD-185/090-V36-H

NM-521-H:兩位五通單電控電磁閥，用于控制雙作用執行器;

NM-321-H:兩位三通單電控電磁閥，用于控制單作用執行器;

NM-522-H:兩位五通雙電控電磁閥，用于控制雙作用執行器:

NM-532-H:三位五通雙電控電磁閥，用于控制雙作用執行器:

閥門定位器-PN2-D:雙作用，三斷保位(斷氣/斷電/斷信號)

-PN2-S:雙作用，失電復位

-PN2-E:單作用，失電和/或失氣復位

AD-001/090

AD-004/090

AD-006/090

AD-008/090

AD-011/090

AD-018/090

AD-026/090

AD-037/090

AD-050/090

AD-076/090

AD-110/090

AD-160/090

AD-230/090

AD-350/090

AD-510/090

AD-750/080
 Bar氣動執行器AD-001/090與電動執行器的區別
