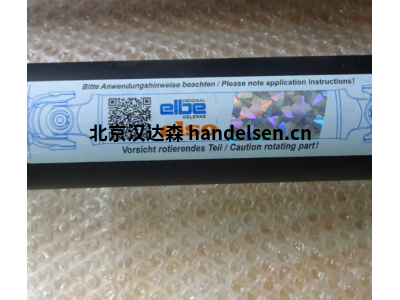

Elbe萬向軸0.105.100用于機械傳動

Elbe萬向節軸

根據版本不同，包括叉形部件、 軸套、滾針軸承或滾柱軸承、輪廓位移和精密鋼管。

叉形件采用模鍛工藝制造，萬向節橫軸采用冷擠壓或模鍛工藝制造。然后對毛坯進行機加工。

傳動軸受力較大的驅動軸的高受力部位進行熱處理，以達到硬度和韌性的最佳組合。

硬度和韌性的最佳組合。 隨后，對萬向節軸頸和軸承座進行精密加工。叉形部件鉆孔以安裝滾針或滾柱軸承襯套。

輪廓變速箱的輪轂采用拉削加工、 而對應的軸輪廓則是 軋制，無需切削。

如果需要盡可能減小萬向軸的軸向位移力，可以在輪廓上涂一層高質量的塑料。

軋制工藝

采用軋制工藝制造花鍵的優點是，纖維層不會中斷。同時，表面硬化和高接觸率也得以實現，

因此齒面磨損比銑削齒面小。在裝配傳動軸時，軸承襯套和蜘蛛網都由卡環固定。

根據客戶要求使用潤滑脂進行潤滑（如高溫潤滑脂、長期潤滑脂、低溫潤滑脂）、 低溫潤滑脂）。

在維護關節交叉軸承時，應區分三種實施方式

中央潤滑:潤滑針位于關節交叉處。通過潤滑通道向各個軸承提供潤滑油。

外部潤滑:潤滑乳頭位于軸承的外面。油脂分布也是通過潤滑通道進行的。

免維護在適當的使用條件和/或使用優化的密封系統的情況下，可以避免潤滑。

技術參數

關節彎曲角度  30°

法蘭直徑 58mm

管件的最小長度 240mm

拉伸范圍 25mm

管徑 28 x 1,5mm

側面孔數 4

重量  1,18kg

0.1系列編號

0.105.100

0.105.101

0.105.102

0.105.110

0.105.111

0.105.112

0.105.130

0.105.131

0.105.132

0.105.140

Elbe萬向軸0.105.100用于機械傳動
