Bieri Hydraulik 插裝式換向座閥 WS700，工作壓力至 700 bar



公司簡介：



Bieri Hydraulik AG 是一家瑞士的液壓設備制造公司。該公司成立于1946年，總部位于瑞士日內瓦附近的Aubonne市。Bieri Hydraulik AG 主要專注于設計、制造和銷售高質量的液壓元件和系統。他們的產品廣泛應用于工業、建筑、農業和能源等領域。通過提供可靠的液壓解決方案，Bieri Hydraulik AG 已經成為全球液壓技術的重要供應商之一。

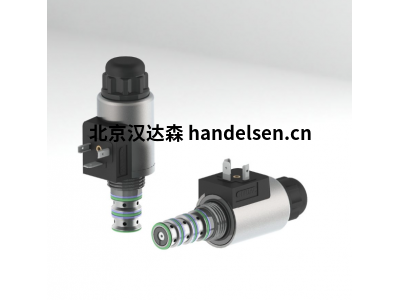

插裝式換向座閥 WS700



BIERI WS700插裝式方向控制閥結構緊湊、可靠，使用壽命長。由于其體積小，獲得專利的閥門設計提供了廣泛的應用，特別是在狹窄的安裝空間中。



工作壓力 至 700 bar

最大體積流量 25 升/分鐘

公稱尺寸 NG 6，墨盒



特性

可作為帶電磁閥驅動的 2/2 或 3/2 通閥芯提供

直接控制

隱藏式緊急手部操作

360°可旋轉和可更換的電磁線圈

專利閥門設計

壓力平衡、硬化和特殊研磨錐形鎖定元件



優勢

閥座密封（雙向）

運行可靠性高，開關可靠

高負載循環和長使用壽命

高耐腐蝕性

更換線圈時無需打開壓力密封室

所有連接均可加載至最大工作壓力



行業與應用



-便攜式骨料

-氣缸控制是高質量和節省空間的替代

-易泄漏閘閥，需要額外的

-無泄漏截止閥

-成型技術 - 夾緊和夾緊

-壓力機、檢測和測試系統

-起重和運輸系統

-液壓工具

-內存充電系統

-被動和/或主動邏輯閥的閥座密封先導控制





結構



-壓力平衡、硬化和特殊研磨錐形鎖定元件

-可作為帶電磁閥驅動的 2/2 或 3/2 通閥芯提供

-堅固的復位彈簧

-360°可旋轉和可更換的電磁線圈



規格：



液壓油        符合 DIN 51524 標準的礦物油（可根據要求提供其他介質）

介質溫度范圍 -20 至 80°C

環境溫度范圍 -30 至 50°C

粘度范圍      5 至 400 mm²/s

公稱尺寸      NG 6型

最大工作壓力 700 巴

最大體積流量 25 l/min （參見技術數據表）

油純度（推薦） 符合 NAS 1638 Class 6 或 .ISO/DIN 4406 17/15/12

占空比 ED 100%

磁電壓（標稱功率） 24 伏直流電（26.7 瓦）

電壓容差        +/- 10%

保護          IP 65 符合 EN 60529 / DIN 40050 標準（或根據線圈選擇）

壽命            B10：100 萬，符合 ISO 19973 標準

重量              帶電磁鐵：3/2 = 400g， 2/2 = 380g 不帶電磁鐵：                                 3/2 = 170g， 2/2 = 150g

材料/表面處理 線圈外殼：鍍鋅鎳（1000小時鹽霧試驗）
