瑞士Bieri Hydraulik 換向座閥 WVH-4B，流量高達 12 升/分鐘



公司簡介：



Bieri Hydraulik AG 是一家瑞士的液壓設備制造公司。該公司成立于1946年，總部位于瑞士日內瓦附近的Aubonne市。Bieri Hydraulik AG 主要專注于設計、制造和銷售高質量的液壓元件和系統。他們的產品廣泛應用于工業、建筑、農業和能源等領域。通過提供可靠的液壓解決方案，Bieri Hydraulik AG 已經成為全球液壓技術的重要供應商之一。

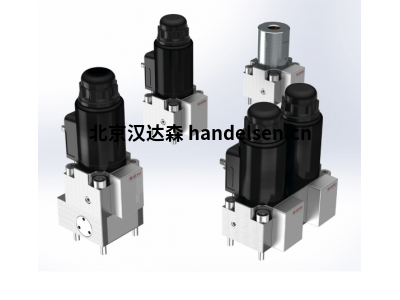

換向座閥 WVH-4B



BIERI WVH-4B 系列換向座閥是直接控制的閥座密封閥，適用于高達 700 bar 的壓力范圍和高達 12 l/min 的流量。它們可以與多個閥門進行縱向互連，以實現各種功能，也可以獨立安裝在單個連接板上。



工作壓力 至 700 bar

最大體積流量 12 升/分鐘

公稱尺寸 NG 4 符合 Bieri 標準



特性

法蘭閥 NG4,700 bar，低至 -20°C

直接控制

座椅密封

360°可旋轉和可更換的插入式線圈

良好的耐腐蝕性



優勢



2/2、3/2、3/3 和 4/2 密封路徑功能，具有定義的連接表面

在所有壓力星座中安全快速切換

最大的耐磨性和對污染的不敏感性

磁性連接器的任意方向，更換線圈時無需打開壓力密性空間

結構緊湊，重量輕



行業與應用

-機床 - 輔助功能

-壓

-植物

-起重和運輸系統

-液壓工具

-檢驗和測試系統

-建設

-回收

-骨料結構



結構

-帶硬化球和閥座

-作為“獨立”閥安裝在單個連接板上，或安裝在與連接板互連的閥門中

-提供 2/2、3/2、4/2（先導式）或 3/3 閥，帶電磁閥或替代驅動裝置

-帶密封緊急手動操作



規格



液壓油        符合 DIN 51524 標準的礦物油（可根據要求提供其他介質）

介質溫度范圍 -20 至 80°C

環境溫度范圍 -30 至 50°C

粘度范圍          5 至 400 mm²/s

公稱尺寸        NG 4 符合 Bieri 標準

最大工作壓力 P， A， B 從P到A，從B到T的700bar

                                                壓力梯度?。╬p ≥ pA （pB） ≥ pT）

最大工作壓力連接 T 700 巴

最大體積流量 12 升/分鐘

油純度（推薦） 符合 NAS 1638 Class 6 或 .ISO/DIN 4406 17/15/12

占空比 ED      100%

磁電壓（標稱功率） 24 VDC （27.2 W）、110 VAC （25 W） 和 230 VAC （25 W）

電壓容差          +/- 10%

電路時間    40 - 120 毫秒

保護          IP 63 符合 EN 60529 / DIN 40050 標準（磁鐵 IP 65）

材料            耐腐蝕鋼和鋁

                              （線圈外殼：ZnFe - 防腐蝕）
