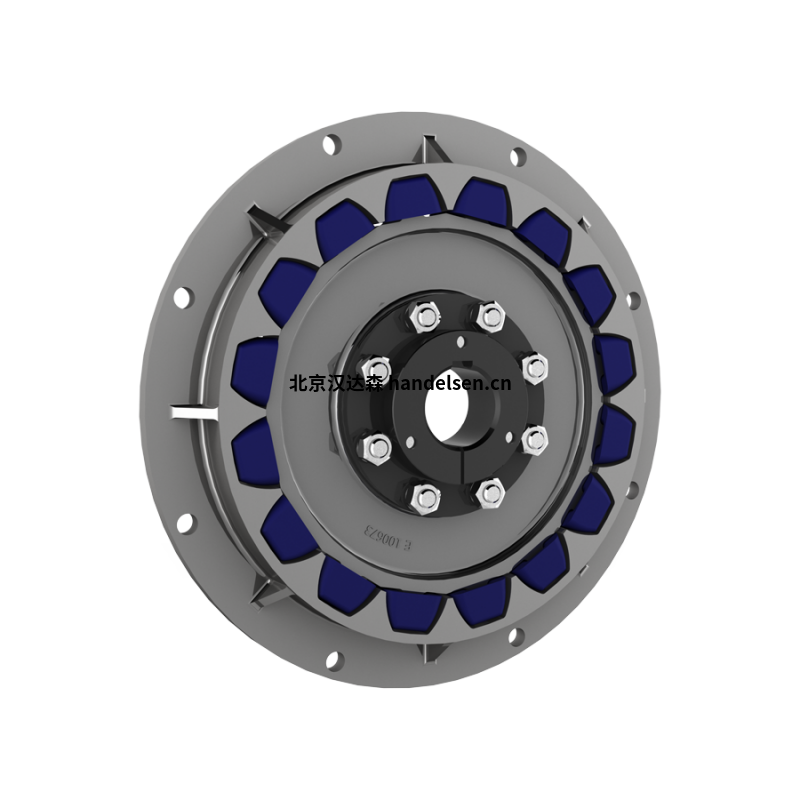

RBD彈性聯軸器
特點
RBD彈性聯軸器用于固定的工業發動機傳動系統,例如發電機組、油泵和空氣壓縮機組等傳動系統中,
也可用于地面移動設備,例如叉車等地面車輛設備中。
RBD彈性聯軸器驅動有很多的優點:易于裝配,重量輕,尺寸小,軸向尺寸短,價格有競爭力等。
標準的SAE法蘭連接,易于安裝。
配置
帶或者不帶輪轂
帶花鍵或平鍵鍵槽(有批量要求)
帶錐套鎖緊聯軸器(標準)
帶用于安裝泵類的殼體
技術特征
RBD彈性聯軸器采用內外齒結構,其中外齒配有特殊模制彈性橡膠塊。
采用不同的彈性橡膠塊,傳遞力矩能力則發生相應的變化。
外部的鋁合金內齒圈,可直接與原動機的輸出法蘭相連接,其齒形與模制彈性橡膠塊匹配。
RBD彈性聯軸器允許小量的軸向和徑向不同心度。
帶錐套鎖緊聯軸器 QD 的輪轂為客戶帶來利益:
易于安裝
高力矩傳遞能力
無需專用工具快速拆卸
通過QD錐套鎖緊實現輪轂與軸之間的緊密接觸,完全消除了接觸磨損
N30x2x14x9H
SAE C 2-4 螺釘 N35x2x16x9H
SAE C 2-4 螺釘 N35x2x16x9H
SAE D 2-4 螺釘 N40x2x18x9H
SAE C 2-4 螺釘 N40x2x18x9H
SAE D 2-4 螺釘 N45x2x21x9H
SAE D 2-4 螺釘 N50x2x24x9H
SAE D 2-4 螺釘 N50x2x24x9H
SAE E 2-4 螺釘 N55x2x26x9H
SAE D 2-4 螺釘 N55x2x26x9H
SAE E 2-4 螺釘

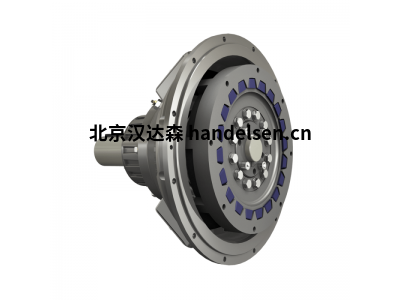

RBD取力器
PF-PTO取力器既可用于直連配置,也可用于承受徑向負載的應用。
輸出軸支撐在一個大型軸承上,通過殼體和RBD彈性聯軸器吸收由
于動力傳遞所產生的沖擊,減少發動機的尖峰力矩。
HF 系列——液壓離合器功率高達 800 kW
KFBD 系列——液力偶合器用于內燃機驅動,功率高達 500 kW
SL 系列——液力制動器制動力矩高達 9000 Nm
車輛用動力箱帶電磁閥,功率高達 95 kW
KPTO 系列——液力偶合器用于內燃機驅動,功率高達 1700 kW
