storzhydraulik ZTW 212位移測量系統雙作用氣缸伸縮式氣缸

值得了解： 在此，我們進一步開發了 ZT 212 雙作用伸縮式油缸系列，以滿足日益增長的客戶需求。

標準化

行程長度可達 5000 毫米，有 2 級或 3 級型號（可根據要求提供更多級型號）。

集成位移傳感器，全封閉，密封（IP69K）

內部安裝的耐壓線控編碼器，用于記錄活塞桿的位移量

對每個階段的行程進行可靠的絕對編碼

重復精度可達 0.2 mm。

用于模擬值、CANopen 和冗余測量

插頭連接器作為連接接口

技術數據

額定壓力：120 巴（12 兆帕）

靜態測試壓力：180 巴（18 兆帕）

活塞直徑： 63 - 140 毫米（可根據要求提供其他直徑）

溫度范圍 -20 °C ... +80 °C （通過液壓油）

粘度范圍： (10 ... 600) 10-6 m²/s

提升速度： 0 - 0,5 m/s

工作介質 礦物油符合 DIN 51524 標準，HFD 液壓油

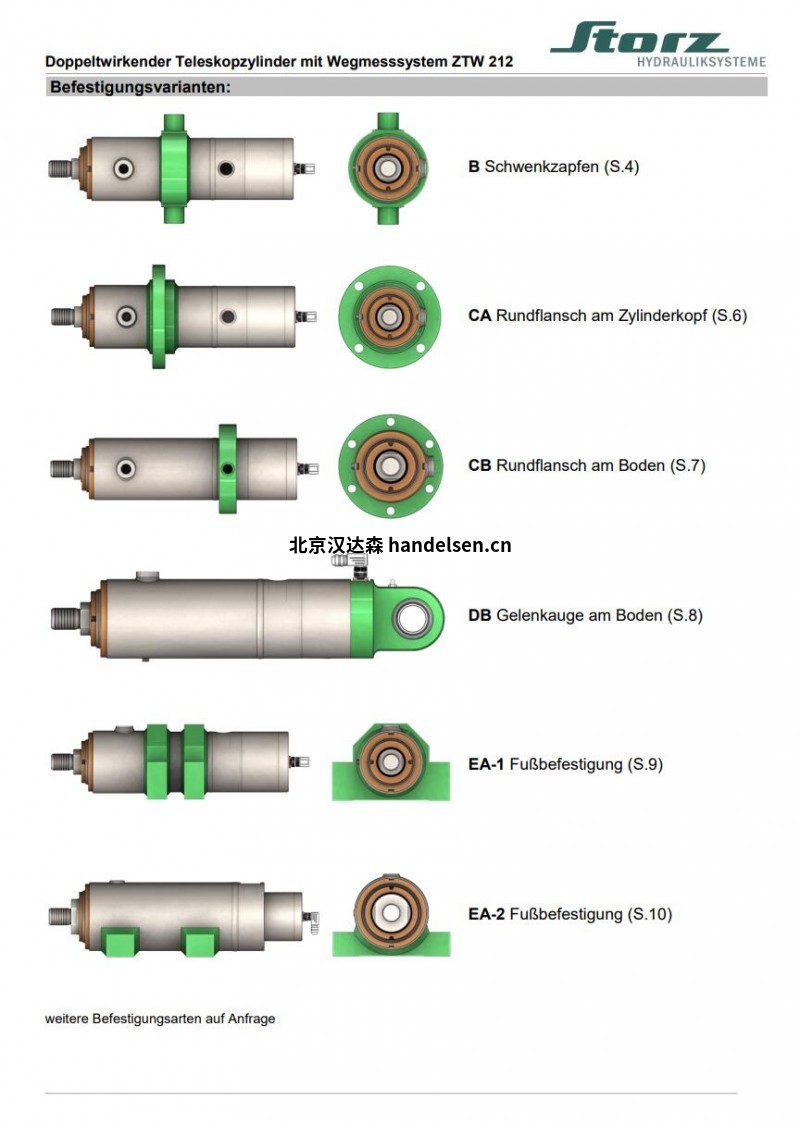

安裝類型

ztw_b

B 耳軸（S.4）

ztw_ca

CA 氣缸蓋上的圓形法蘭（S.6）

ztw_cb

氣缸底部的圓形法蘭 (S.7)

ztw_db

DB 底部的連接眼 (S.8)

ztw_ea-1

EA-1 腳座安裝(S.9)

ztw_ea-2

EA-2 腳座安裝（S.10）

符合 DIN 和 ISO 標準的液壓缸

伸縮式油缸由多個相互擠壓的油缸管組成，因此可以產生比其長度更大的沖程。

ZTW 212 - 帶位移測量系統的雙作用伸縮式氣缸 - 公稱壓力 120 bar (12 MPa)

標稱壓力為 120 巴的 STORZ ZTW 212 液壓缸系列是雙作用伸縮式液壓缸 ZT 212 系列的進一步發展。

雙作用伸縮式油缸 ZT 212 系列的進一步發展。

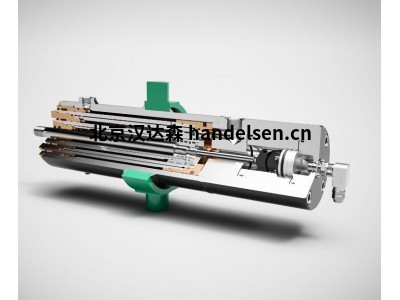

ZT 212 系列雙作用伸縮式氣缸還配備了位置測量系統。內部安裝的抗壓拉線編碼器可記錄伸縮式氣缸活塞桿的行程。

該編碼器用于記錄伸縮式氣缸活塞桿的行程。拉絲編碼器安裝在伸縮式氣缸的最小活塞桿上。

這樣可以確?？煽?、絕對的行程測量。這確保了可靠、絕對的行程測量，無論當前哪個級在移動。

在當前運動的平臺上進行測量。輸出信號包括多個標準值和一個冗余測量值。測量系統

測量系統完全密封，安裝在氣缸內部并與外部密封。測量系統

連接接口采用插入式連接。

ZTW 212 系列的標準行程可達 5000 毫米（更長行程可根據要求提供）。

ZTW 212 系列始終以 ZT 212 系列為基礎。行程測量系統內置于氣缸底座中

這就是為什么只有氣缸的這一部件與不帶行程測量系統的系列不同。

標準配置有 5 種安裝方式和 2 種密封形式。

附件可單獨提供。
