storzhydraulik ZG 1611標準液壓缸活塞桿位于兩側同步氣缸

符合 DIN 和 ISO 標準的液壓缸

ZG 1611 - 標準液壓缸（ISO 6020/1） - 公稱壓力 160 巴，活塞桿位于兩側

描述

了解更多信息： 這些液壓缸的活塞桿從兩側伸出。其組件與標準 ZBD 1611 系列的組件基本相同。

標準安裝類型 A、MT4、MF3、MF1 還增加了腳座安裝。

有多種密封形式和不同的活塞桿材料可供選擇，應用范圍廣泛

除了根據 ISO 6020/1 和 VW 39D920 標準設計的 STORZ ZBD 1611 液壓缸之外，還開發了其他產品

兩種活塞桿直徑，每種活塞直徑的標準配置為相應的面積比 j=1.4 和 j=2

技術數據

額定壓力：160 巴（16 兆帕）

靜態測試壓力：240 巴（24 兆帕）

活塞直徑： 25-200 毫米

面積比 j：1.4 和 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取決于密封件類型

工作介質 礦物油符合 DIN 51524 標準，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

安裝類型

zg1611_a

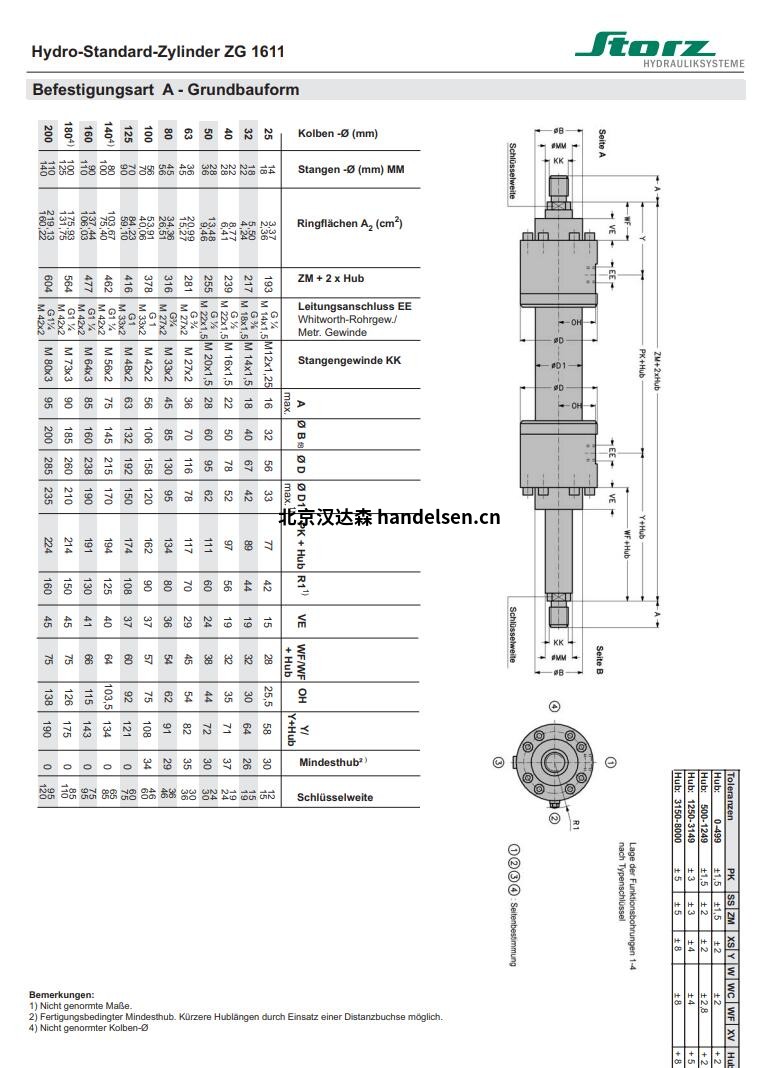

A 基本設計

zg1611_mt4

MT4 耳軸

zg1611_mf3

氣缸蓋上的 MF3 圓形法蘭

zg1611_mf1

氣缸蓋上的 MF1 角法蘭

zg1611_ms2

MS2 帶底座安裝的氣缸

液壓標準氣缸 ZG 1611

ND 160 巴（16 兆帕）

兩側帶活塞桿

除了根據 ISO 標準 6020/1 和 VW 標準 39D920 設計的 STORZ ZBD 1611 系列液壓缸之外，還開發了

STORZ ZBD 1611 系列液壓缸之外，還開發了 ZG 1611 同步液壓缸系列。

這些液壓缸具有活塞桿。

這些液壓缸的活塞桿從兩側伸出。其組件

與標準化 ZBD 1611 系列基本相同。

除了標準安裝類型 A、MT4、MF3 和 MF1 外，還增加了腳踏安裝。每個活塞直徑有兩個活塞桿直徑，相應的面積比 J
