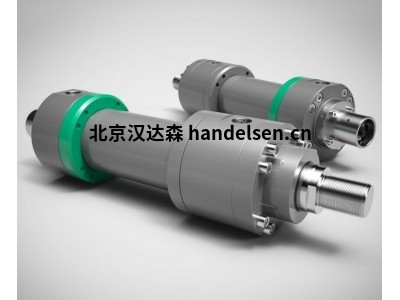

storzhydraulik標準液壓缸公稱壓力250 bar (25 MPa)差速氣缸ZBD 2511

了解更多 標稱壓力為 250 巴的 STORZ ZBD 2511 系列液壓缸符合 ISO 6022、DIN 24333 和 VW 39D921 標準。

由于規定了緊固尺寸、安裝長度、表面比率、活塞桿端頭和連接螺紋，因此具有國際互換性

帶末端位置阻尼和不帶末端位置阻尼的氣缸具有相同的安裝尺寸

每個活塞直徑標準配置兩個活塞桿直徑（相應的面積比 j=1.6 和 j=2）

5 種標準安裝方法和 6 種標準密封形式

管路連接、通風口和節流螺桿的位置可自由配置

技術數據

額定壓力：250 巴（25 兆帕）

靜態測試壓力：375 巴（37.5 兆帕）

活塞直徑： 40-250 毫米（比特殊型號大）

面積比 j：1.6 和 2

溫度范圍： -20...+80 °C

粘度范圍： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取決于密封件型號

工作介質 礦物油符合 DIN 51524 標準，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現

安裝類型

2511_a

A 基本設計

2511_mt4

MT4 耳軸

2511_mf3

氣缸蓋上的 MF3 圓形法蘭

2511_mf4

氣缸底部的 MF4 圓形法蘭

2511_mp4

氣缸底部的 MP4 旋轉眼

2511_mp6

MP6 在圓筒底部的連接眼

液壓缸符合 DIN、ISO 標準

ZBD 2511 - 標準液壓缸 (DIN 24333) - 公稱壓力 250 bar (25 MPa)

標稱壓力為 250 bar 的 STORZ 液壓缸系列 ZBD 2511

符合 ISO-NORM 6022、DIN-NORM 24333 和 VW-NORM 39D921。

規定的固定尺寸、安裝長度、表面比、活塞桿端頭和連接螺紋確保了這些液壓缸的國際互換性。

這些液壓缸具有國際互換性。

帶和不帶末端位置緩沖裝置的液壓缸具有相同的安裝尺寸。

每個活塞直徑有兩個活塞桿直徑作為標準配置。

(相應的面積比 J
