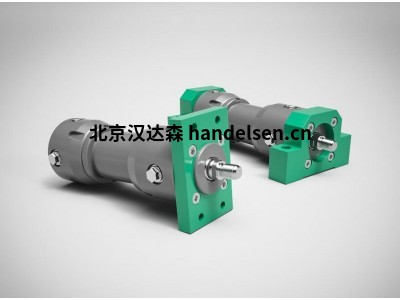

storzhydraulik ZBD 1001差動液壓缸公稱壓力100bar(10 MPa)差速氣缸

技術數據

額定壓力：100 巴（10 兆帕）

靜態測試壓力：150 巴（15 兆帕）

活塞直徑： 25-100 毫米

溫度范圍： -20...+80°C

粘度范圍： 10...600 mm2/s 10...600 mm2/s

提升速度： 0 - 0.5 米/秒

工作介質 礦物油，符合 DIN 51524 和 51525 標準（可提供其他特殊型號）

該系列是對已按照 ISO 6022（250 巴）和 ISO 6020/1

(160 巴）標準化系列的合理補充。這些標準的統一應用使得使用已經標準化的氣缸附件成為可能。

標準附件可用于符合 DIN 24333、ISO 6022、ISO 6020/1 和 DIN 24336 標準的所有氣缸系列。

為了使 100 巴氣缸的應用范圍更加廣泛，我們對 10 種安裝方式進行了標準化。

標準化。

Storz ZBD 1001 系列液壓缸的安裝尺寸符合 DIN 24336 標準，因此可與下列設備完全兼容

在此標準范圍內，可與其他制造商的產品互換。

帶和不帶末端位置緩沖裝置的油缸具有相同的安裝尺寸。

請單獨訂購附件。

A 基本設計

B 耳軸

CA 缸蓋上的圓形法蘭

氣缸蓋上的圓形法蘭

氣缸蓋上的圓形法蘭，在后部定心

CB 底座上的圓形法蘭

CC 氣缸蓋上的矩形法蘭

CD 底座上的矩形法蘭

DA 底座上的旋轉眼

DB 底座上的旋轉眼

EA 底座安裝

液壓缸符合 DIN、ISO 標準

ZBD 1001 差動液壓缸 (DIN 24336) - 公稱壓力 100 bar (10 MPa)

請注意 STORZ ZBD 1001 液壓缸的安裝尺寸符合 DIN 24336 標準，可與該標準范圍內的其他品牌完全互換。

符合 ISO 6022 (250 bar) 和 ISO 6020/1 (160 bar) 標準的系列的合理和一致的補充。

已標準化的附加組件可用于符合 DIN 24333、ISO 6022、ISO 6020/1 和 DIN 24336 標準的所有氣缸系列

11 種安裝方法，應用范圍更廣
