水電

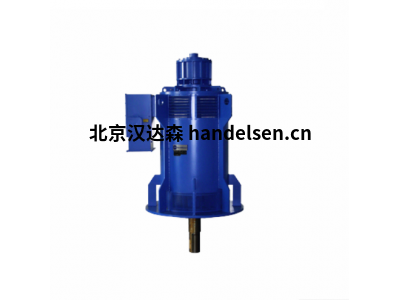

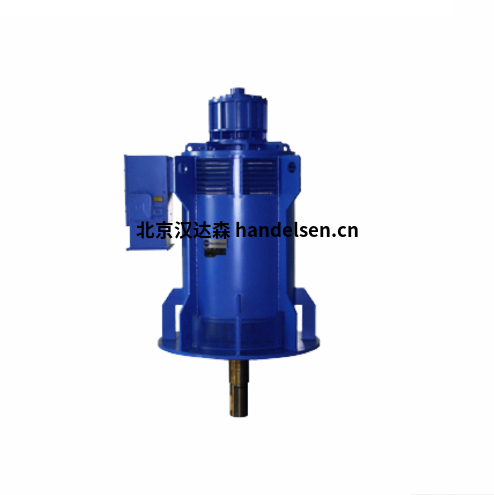

Marelli Motori C3G - C4G 高達 3,400 kW
C3G - C4G型
功率高達 3.400 kW
電壓高達 690 V
框架 250 ± 710
極 從 4 到 16 極(通過接觸馬瑞利莫托里)
冷卻 IC 01
IP IP 23.提供高達 IP 56
的外殼 ODP – 開放式防滴漏電機。
主要用途 錯流渦輪機、混流式渦輪機、卡普蘭(Kaplan)渦輪機、佩爾頓(Pelton)渦輪機、圖爾戈(Turgo)渦輪機
部門 水電
特性:
異步發電機 感應電機能夠作為電機或發電機
工作,具體取決于轉速。低于同步速度時,機器將充當電機。在同步速度下,生產線提供無功功率和機器損耗,但不產生扭矩或功率。高于同步速度,機器充當發電機。感應發電機在空載條件和最大扭矩區域之間的穩定區域工作。如果發電機的速度增加,則在運行條件變得不穩定之前,制動扭矩達到它可以運行的扭矩最大值(擊穿扭矩)。
外殼剛
性框架,堅固的焊接鋼結構(EN 10025 - S235 JR)。框架配有側肋以增加強度。用于連續工作運行的發電機設計符合IEC 60034-14、ISO 10816-1和BS 5000-3的振動水平。
屏蔽
由灰口鑄鐵 (EN 1561 – GJL 200) 制成,最多 500 幀大小的異步發電機。由10025及以上的熱軋結構鋼(EN 235 – S560 JR)制成。
軸
一般數據:碳鋼(EN 10083 – 2 C40 – TN)至450框架和熱軋結構鋼500框架(EN 10025 – S355 JR)制成。
軸設計:帶鑰匙的圓柱軸。軸可以設計為安裝飛輪、制動器或特定客戶的要求(空心軸)。
主接線盒
通常安裝在頂部,可以位于框架的側面。由EN 10025 – S235JR冷軋可成型鋼制成??筛鶕?jù)客戶要求提供超大接線盒。
內部風扇由
鋁合金制成,最大400框架。由上述熱軋結構鋼制成(EN 10025 – S235 JR)。
冷卻系統
IC 01 符合 IEC60034-6 自由循環標準。內部空氣通過安裝在從動側異步發電機軸上的風扇流動。冷卻空氣在ND端,出風口在D端。根據變速應用的要求,可以提供外部通風裝置以獲得IC 06冷卻類型。
防護
等級 IP 23,符合 IEC60034-5 標準。該系列可配備進氣過濾器,以達到 IP 44 等級??筛鶕?jù)要求提供具有不同結構的更高 IP(TEFC、TEAAC、TEWAC)
安裝
IM B3、V1 和 V10,符合 IEC60034-7 標準。
證書
測試證書隨機器提供??商峁┓螮N 10204:2001的材料證書。
定子/轉子鐵芯
兩側層壓和搪瓷絕緣,以最大限度地減少渦流損耗。定子繞組由扁銅或圓形銅線制成,具體取決于機器尺寸。因此,帶外殼的完全纏繞的定子組浸漬在環氧樹脂VPI中。隨后的熱處理使樹脂硬化。
轉子短路 轉子
類型。根據機器尺寸,轉子結構為實心軸或焊接帶肋軸。轉子繞組可以是壓鑄鋁或銅棒結構。根據渦輪機類型的全軸或鉆孔軸。轉子用半鍵進行動態平衡。
軸承 異步發電機標配滾動軸承
。根據ISO 10/281標準,標準水平結構發電機的軸承理論壽命為L1h,沒有外力(徑向和/或軸向),超過50.000小時。根據要求,軸承的使用壽命,L10h可以超過100.000小時。在臥式機床上,定位軸承通常在D端側,浮動軸承在ND端側。兩個軸承都配有再潤滑系統。用過的潤滑脂通過鎖定在軸承蓋上的閥門去除。在需要特殊設計的情況下,根據客戶要求、渦輪機類型和載荷選擇合適的軸承類型和尺寸,并通過經過驗證的計算進行確認。使用圓柱滾子軸承可以在發電機軸端支撐高徑向力。低于最小值的徑向力會在幾個小時內導致軸承損壞。滾動軸承用油脂或油潤滑;滑動軸承使用內部油或由專為水輪發電機開發的外部潤滑裝置循環的油進行潤滑。
浸漬系統
定子是用不飽和聚酯酰胺樹脂處理的VPI,該樹脂在烘箱中聚合。
絕緣系統
低電壓。定子:F級,用合成搪瓷絕緣。(可根據要求提供H級絕緣材料)
保護性處理
繞組上涂有專用保護性搪瓷。
并行操作 異步發電機最常見的操作
是與電網連接。 在這種情況下,發電機從市電獲取必要的無功功率,不需要額外的勵磁系統。
電源保持電壓和頻率,因此不需要單獨的穩壓器。
隔離操作
在隔離運行中使用異步發電機時,勵磁是通過電容器組的并聯來實現的。其尺寸取決于發電機功率和發電機參數。工作模式比帶電源的并聯操作要昂貴得多,并且僅用于較低的輸出。與同步發電機相比,感應發電機有幾個優點:
無需穩壓器,也不需要勵磁器。電壓和頻率由電網控制。
不需要激振器。無功功率由電網提供。
結構簡單;沒有電刷、二極管或集電極環。
降低維護成本。
可選功能
繞組、繞組和空氣/水回路上的 RTD
兩側法蘭軸或特殊軸端
防護等級提高至 IP 56
速度測量(編碼器或測速發電機)
振動傳感器
特殊軸承
適用于變速應用的專用設計
防冷凝加熱器
飛輪
液壓制動器
油潤滑系統
進氣口/出氣口過濾器
可根據要求提供其他選項。
石油和天然氣
Marelli Motori B5N 高達 1,600 kW
型號: B5N
功率:高達 1.600 kW
電壓:高達 690 V
ATEX 保護:防爆 NA II C T3 Gc
機架 LV:71 ± 500 機架 MV:355 ± 500
極:2、4、6、8
冷卻:IC 411 根據要求提供 IC 416
IP: IP 55 / 56 / 65
外殼: TEFC – 全封閉風扇冷卻電機。
主要應用:離心式和往復式壓縮機,輸送系統,起重機,擠出機和膨脹機,熱交換器和鼓風機,磨機,混合機,泵
行業:石油和天然氣
冷卻系統
IC 411 符合 IEC60034-6 標準。
全封閉標準電機,框架表面用風扇
冷卻 4:框架表面冷卻
1:撬式冷卻液的自循環 1:二次冷卻液
的自循環 根據變速應用的要求,可以提供外部通風裝置以獲得IC416冷卻類型。
防護
等級 IP 55,符合 IEC60034-5 標準。(最高防護等級可達 IP 65)
160至315機架尺寸的電機證書
已通過TÜV NORD認證。
符合 IEC/EN 60079-15 和 ATEX 指令 94/9/EC 的 Ex nA。
外殼
框架由鑄鐵制成。(EN 1561-GJL-200)
鑄鐵
防護罩 (EN 1561 – GJL 200)
軸
一般數據 - 碳鋼制造 (EN 10083 – 2 C45)
軸設計 - 帶鑰匙的圓柱軸。
主接線盒
安裝在頂部。
由鑄鐵制成。(EN 1561 – GJL 200)
類型:
Marelli Motori B5N 高達 1,600 kW
Marelli Motori B5L 高達 1,600 kW
Marelli Motori D5C - D6C - D5F 高達 925 kW
Marelli Motori D5X - D6X - D5S 高達 925 kW
Marelli Motori D5H 高達 925 kW
Marelli Motori D5L 高達 925 kW
Marelli Motori D5T 高達 240 kW
Marelli Motori D5U 高達 240 kW
Marelli Motori D5K - D6K - D5R 高達 200 kW
Marelli Motori D5Y - D6Y - D5V 高達 200 kW
