JAKOB 金屬波紋管聯軸器，補償聯軸器，用于無間隙、角度傳遞扭矩



關于我們

JAKOB Antriebstechnik 是您在驅動和夾緊技術方面的可靠合作伙伴，專門滿足客戶的特定要求。

50 多年來，我們一直以扭轉剛性金屬波紋管聯軸器而聞名，這是一種特殊形式的伺服聯軸器。漸漸地，我們公司的產品組合中增加了新的產品領域，因此今天我們不僅提供金屬波紋管聯軸器，還提供彈性體或顎式聯軸器，用于最小驅動器的微型聯軸器，以及用于扭矩傳遞距離長達六米的遠距離聯軸器或驅動軸。我們眾多系列的安全聯軸器和扭矩限制器也提供了可靠的過載保護。



金屬波紋管聯軸器

金屬波紋管聯軸器

伺服聯軸器是一種補償聯軸器，用于無間隙、角度傳遞扭矩，具有盡可能高的扭轉剛度和盡可能低的質量慣性矩。根據這一說法，JAKOB金屬波紋管聯軸器可以被視為理想的解決方案。50 多年來，它們?cè)诒姸嗨欧?qū)動器中證明了自己的實力。帶有柔性聚氨酯星形的彈性體聯軸器由于其特定優勢，也可以成為許多應用的明智替代品。



金屬波紋管聯軸器是高度靈活的全金屬聯軸器，具有高扭轉剛度和最小的質量慣性矩。錐形和卡箍連接，以及各種金屬波紋管形狀，可用于各種應用。所有JAKOB伺服聯軸器的共同點是絕對無間隙（包括軸-輪轂連接）和補償軸錯位的靈活性。由于各個系列的獨特賣點，設計師總能成功地從廣泛的JAKOB聯軸器系列中找到最佳解決方案。應用領域從機床的高動態進給軸到通用機械工程中的精密驅動器。



詳細型號產品介紹：

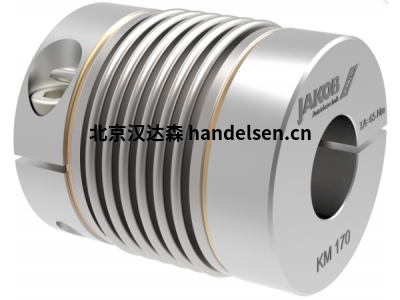

KM

• 易于夾緊輪轂，易于安裝在兩側

• 6波波紋管 - 高性?xún)r(jià)比標準系列

• 扭矩范圍：20 - 1,300 Nm

• 軸徑： 8 - 85 mm



KP

• 易于夾緊輪轂，易于安裝在兩側

• 4 波波紋管 - 總長度短 - 高扭轉剛度

• 扭矩范圍：25 - 900 Nm

• 軸徑： 10 - 75 mm



KR

• 易于夾緊的輪轂，易于安裝在兩側

• 直波紋管 - 更長的總長度

• 低恢復力 - 高扭轉剛度

• 扭矩范圍：25 - 1,500 Nm

• 軸徑： 8 - 85 mm



KPH/KMH/KRH

•現在還采用半殼設計的雙面安裝友好型夾緊輪轂

•不銹鋼設計

•扭矩范圍：10°900 Nm

•軸直徑：6.55 mm



KG

• 易于夾緊的輪轂，易于安裝在兩側

• 鋼制輪轂/焊接版本，最高溫度可達 300° C

• 2、4 或 6 波波紋管 - 總長度短 - 扭轉剛度高

• 扭矩范圍：40 - 3,000 Nm

• 軸徑：12 - 100 mm

至不銹鋼型 KG-VA



KGH

• 夾緊輪轂采用半殼式設計，易于安裝在兩側

• 鋼制輪轂/焊接版本，最高溫度可達 350° C

• 可變總長度 - 2、4 或 6 波波紋管

• 扭矩范圍：20 - 1800 Nm

• 軸徑：8 - 85 mm

不銹鋼型 KGH-VA



KG-HS

• 高速版本可實現最高運行速度

• 旋轉對稱夾緊輪轂，實現最佳平衡質量



KSD

• 兩側帶錐形夾緊輪轂

• 6軸波紋管 - 高性?xún)r(jià)比標準系列

• 扭矩范圍：10 - 4,000 Nm

• 軸徑;6 - 102 毫米



KSS

• 兩側帶錐形夾緊輪轂

• 直波紋管 - 更長的總長度

• 扭矩范圍：25 - 2,500 Nm

• 軸徑：10 - 102 mm

• 低恢復力 — 高扭轉剛度



KXL

• 扭矩范圍：4,000 - 70,000 Nm

• 三段式設計 - 易于安裝

 • 法蘭輪轂或錐形夾緊環輪轂

• 軸徑： 60 - 220 mm

• 無間隙、精確的扭矩傳遞 - 高扭轉剛度

• 低質量慣性矩

• 允許的軸偏移量大



KHS

• 兩側帶鋁制錐形夾緊環輪轂

• “高速版本”，速度可達 57,000 min-1

• 低質量轉動慣量 - 高平衡質量

• 扭矩范圍：25 - 700 Nm

• 軸徑： 6 - 60 mm



KPS

• 用于集成安裝在空心軸上的膨脹錐

• 4 波波紋管 - 總長度短

• 扭矩范圍：2 - 600 Nm

• 軸徑：D1：3 - 68 mm / D2：8 - 48 mm

• 用于滑入式安裝的內部軸向止動裝置



KPP

• 具有無間隙配接原理的輪轂型號

• 可盲安裝（可插拔）

• 扭矩范圍：10 - 600 Nm

• 軸徑： 6 - 70 mm

• 堅固的全金屬設計

• 運行可靠性高 - 高達 200° C



KGE

• 用于標準化法蘭連接 DIN - EN - ISO 9409 - 1

• 兩件式連接法蘭

• 緊湊的尺寸

• 扭矩范圍：40 - 2000 Nm

• 軸徑： 12 - 90 mm

• 輸出側，易于安裝 EASY 夾緊輪轂



KE

• 兩側帶法蘭輪轂，用于可變安裝

• 2 - 4 - 6 - 波浪形金屬波紋管

• 高運行速度/旋轉對稱設計
