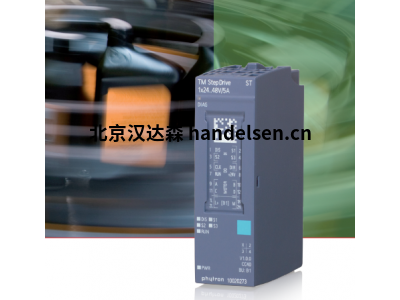

TM StepDrive 1x24..48V/5A 控制器

與西門子合作，為 SIMATIC ET 200SP 提供帶集成功率放大器的高精度步進電機控制®



PLC領域步進電機的高精度控制：TM StepDrive的技術確保了高精度的電流設置，因此還可以實現高達1/256步的精確定位（對于200步電機，每轉約51,200個位置，0.0070°/步）。



技術細節

-帶集成功率放大器的步進電機控制 用于 SIMATIC ET 200SP®

-TM StepDrive 1x24..48V/5A已成功完成西門子全面開展的系統兼容性測試。

-適用于 4 線、（6） 線或 8 線設計的兩相步進電機的雙極控制

-5 安培峰具有 100 mA 可調電流級的相電流

-電源電壓范圍：24 至 48 V直流

-高達 1/256 微步

-物理分辨率：每轉約 51,200 個位置（0.0070°/步）。

-對于微步定位，應評估帶有編碼器的計數模塊

-最大踏頻：250,000 步/秒

-三個數字輸入，用于限位開關和參考開關

-診斷 LED（集體故障、電源、再生、數字輸入、電機運行）

-兩種操作模式：定位和速度操作

-兩種連接類型：功率放大器和分度器

-在線功率放大器參數化和診斷

-通過 STEP7、TIA Portal（V15 版本以上）或 GSD（ML） 文件進行編程®®

-工作溫度：0 至 +60 °C

-短路保護、防過載

-認證：CE



注意：配置文件不向后兼容



市場

√ 包裝

√ 稱重系統

√ 設備、機器和設備工程

√ 貼標技術

√ 郵政和包裹處理

√ 裝配自動化



技術數據



設計：SIMATIC®ET 200®SP塑料外殼



尺寸（寬x高x高）：20 x 73 x 58毫米

重量：62克

安裝：位置任意（建議垂直）

裝配：可插入SIMATIC®ET 200®SP



性能特點



步進電機：適用于雙相步進電機的雙極控制4-、（6-）或8-線版本

上級主站：SIMATIC®ET 200®SP

電源電壓：24至48 VDC

極性反接保護：對

輸出電流：5 APEAK（耐短路、耐過載）

可調節電流水平：100mA步進

可調步長分辨率：全字體，1/4、1/8、1/16、1/32、1/64、1/128、1/256微字體

最大步進率：250000步/秒

物理分辨率：每轉約51.200個位置（0.0070°/步）200步發動機。對于微步定位，                   應評估帶編碼器的計數模塊

電流消耗（最大。): 3 ADC bei 5 APEAK

機械輸出功率:高達200-W的范圍

線路長度電機:屏蔽：最大50米

電纜長度數字輸入:最大3米

診斷指示燈:•DIAG（集體錯誤）

                 •PWR（電源打開）

                 •DIS（功率放大器已拆除）

                 •S1/S2/S3（數字輸入開關1/2/3激活）

                 •RUN（發動機運轉）

控制模式:•線性和圓形軸的定位模式（PM模式）：

              -在絕對位置駕駛

              -相對距離程序

              -參考點跳閘

              -變速自由運行

              -設置位置

              -發動機停止。

              -緊急停止

              •速度模式（TO模式）：

              SIMATIC技術對象控制® S7-1500 CPU

連接類型:•功率放大器

              •索引器

安全模式: 安全操作模式，如IEC 61508中的安全扭矩關閉（STO）-2可以通過具               有外部組件的這種控制來實現。

后墻通信機制:•時鐘同步：控制接口、反饋接口

                    •異步-PLC處于STOP模式：基本參數化

                    •異步–運行模式下的PLC：使用數據集進行參數化

硬件錯誤檢測:功率級超溫T°105°C

更新速率:1毫秒
