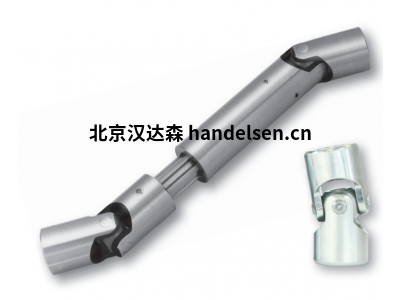

elbe十字萬向軸0.700系列用于機器和車輛的驅動技術

符合DIN808的十字節和十字節軸為滑動軸承，因此應用范圍僅限于慢速驅動器

每個允許的最大轉速取決于彎曲角和載荷，任何情況下都不能超過1000分鐘。

為了確保運行，必須始終確保對關節的充分潤滑。這也可以通過折皺凹槽和油脂填充來完成。

elbe 0.700系列的一般技術規格:

最大彎曲角度:45°

扭矩范圍:66Nm至450Nm

材料: 11SMnPb 30 k

材料編號：1.0718

特殊材料: X 17 CrNi 16-2

材料編號: 1.4057(防銹和防酸)

速度：高達 1,000 分鐘-1

elbe十字萬向軸0.700系列執行：

標準孔，帶槽的孔 DIN 6885，方形套筒，六角套筒

快換聯軸器

帶長度補償

無長度補償

萬向節

滾子或滾針軸承

elbe 0.700系列材料：

鋼

不銹鋼

elbe十字萬向軸0.700系列應用

用于機器和車輛的驅動技術

可用于非公路 |機械工程 |維修 |服務 |定制

elbe 0.700系列訂購號

0.716.100

0.720.100

0,725.100

0.732.100

0.740.100

0.750.100

0.763.100

0.716.103

0.720.103

elbe 0.716.100技術參數

最大扭矩 8Nm

衍射角 54°

重量 0.20kg

尺寸6x7.5x10.2
