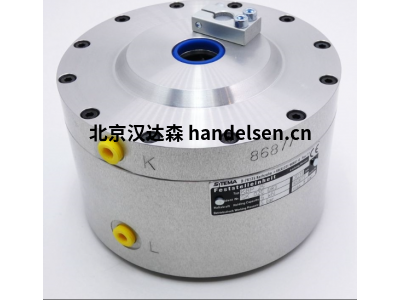

sitema安全鎖KFH 140應用于加工機床煉油廠自動化等領域

鎖緊機器和設備部件

鎖緊裝置主要是可精確定位鎖止的功能性鎖緊結構，但也可用于防止意外運動。

sitema安全鎖KFH 140功能

已釋放：通過液壓或氣動壓力釋放鎖緊。這會形成一定的氣隙，使圓桿可以無摩擦地滑動。接近開關2被激活。

鎖緊：根據不同系列，鎖緊力通過壓力或彈簧產生，并通過錐形表面加強。接近開關的信號從2變?yōu)?。

力：SITEMA鎖緊裝置可在兩個方向上吸收力。

過載：過載時，圓桿會滑脫，這通常不會造成損壞。盡管如此，應避免反復發生過載的使用情況，因?yàn)椴荒芘懦p現象。

釋放：無論負載狀態如何，都可以通過施加釋放壓力進行釋放。接近開關的信號從1變?yōu)?

sitema安全鎖KFH 140結構

鎖緊系統由一個帶外錐的夾緊套管和一個帶內錐的夾圈組成。夾緊套管軸向固定在外殼中，只能徑向移動。夾圈被導入外殼并壓在夾緊套管上，從而在軸向方向上鎖緊。鎖緊力由壓力或彈簧產生并通過錐形表面加強。在釋放狀態下，夾圈被環形活塞壓向彈簧。由此在圓桿和夾緊套管之間形成氣隙。

sitema KFH 140技術參數

識別碼 (訂購號) KFH 140 70

圓桿 Ø mm 140

鎖緊力 kN  600

釋放壓力 bar 100

∅ mm 430

長度 mm 514

sitema KFH 140安全鎖應用領域

加工機床：用線性驅動鎖定加工中心的豎軸，以保護人員和工具的安全。

線性驅動：直接在重量平衡缸上鎖定加工機床的Z軸。

混凝土砌塊機：在生產混凝土塊時固定反向支撐以及在維護時對橋架進行高度鎖定。

車床：固定不落輪對車床上的頂尖套筒。

煉油廠自動化：穩固保持壓力容器閉合。

壓彎?rùn)C(jī)：在壓彎過程中鎖定水平位置
