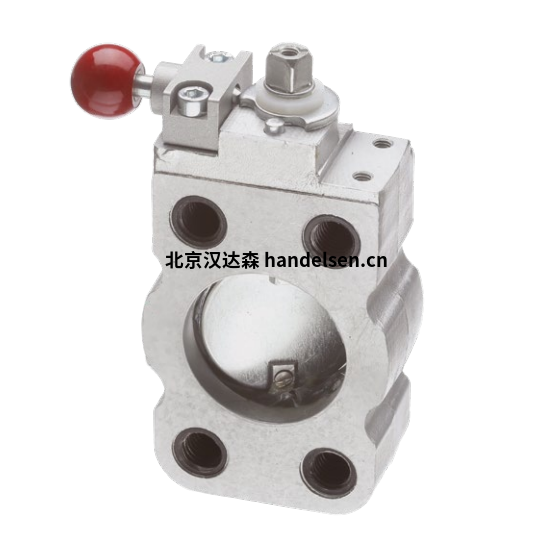

HYTORC 截止閥
HYTORC 截止閥主要設計用于泵吸入管，基本版本具有SAE安裝面，其連接尺寸符合SAE-Norm J518 - 3000 psi。
主要特點：由于SAE安裝面內的夾緊螺栓，截止閥在釋放管道或柔性管道連接器后只需保持安裝在關閉端。
截止閥的內口徑尺寸隨著制動盤和開關軸的橫截面量而增加，因此自由橫截面等于公稱直徑。制動盤和開關軸設計用于防止油流旋轉。自動接合的鎖桿在所有開關位置確保在所有開關位置停止。鎖桿鎖定在不可拆卸的固定開關盤中，因此即使沒有變速桿，截止閥也會被阻止。
各種附加法蘭和部件允許直接固定在油箱（T型法蘭）或并入管道（螺紋襯套）中。由于側凹槽（Ø 0），截止閥可以安裝在法蘭之間?；蛘?，可以用額外的螺釘固定重型（長）吸入管。截止閥可以配備一個終端開關，該開關由不可拆卸的固定開關盤驅動。
技術數據
吸入管截止閥 NG 32-125 – SAE 11/4-5" – ND 16
具有相應公稱直徑的明流的允許工作壓力：
表壓 16.0 bar
負壓 0.7 bar
壓差 4.0 bar
關閉截止閥允許溫度范圍：-20°C 至 +80°C
基本材料：
表殼和變速桿 – 鋁
密封件 – 丁腈橡膠
其他零件 – 鍍鋅鋼
HYTORC AB 16 S 32 - 50-H
HYTORC AB 16 S 63 - 125-H
HYTORC AB 16 S 32 - 63-B
HYTORC AB 16 S 80 - 125-B
HYTORC AB 16 S 32 - 50-E
HYTORC AB 16 S 63 - 125-E
HYTORC AB 16 S 32 - 50-E-S
HYTORC AB 16 S 63 - 125-E-S
HYTORC AB 16 S 32
HYTORC AB 16 S 40
HYTORC AB 16 S 50
HYTORC AB 16 S 63
HYTORC AB 16 S 80
HYTORC AB 16 S 100
HYTORC AB 16 S 125
HYTORC AB 16 S 32-T
HYTORC AB 16 S 40-T
HYTORC AB 16 S 50-T
HYTORC AB 16 S 63-T
HYTORC AB 16 S 80-T
HYTORC AB 16 S 100-T
HYTORC AB 16 S 125-T
