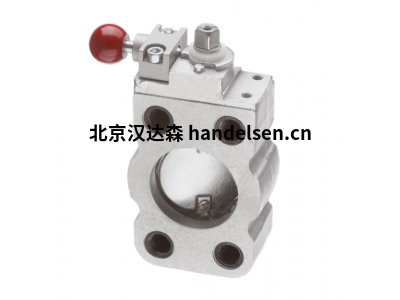

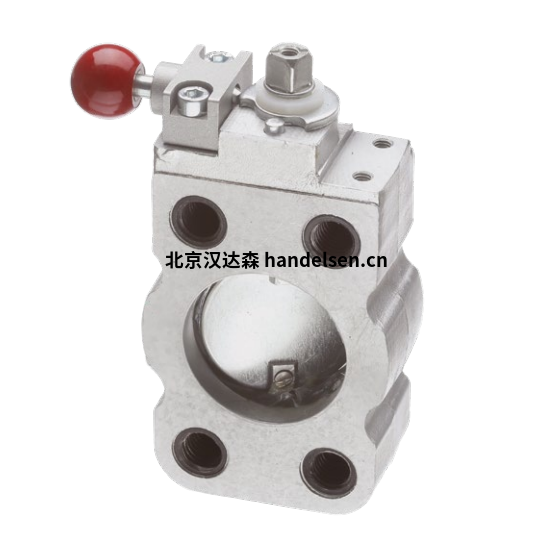

HYTORC AB 16 S 32 - 50-H截止閥用于泵吸入管

HYTORC 截止閥

HYTORC 截止閥主要設計用于泵吸入管，基本版本具有SAE安裝面，其連接尺寸符合SAE-Norm J518 - 3000 psi。



主要特點：由于SAE安裝面內的夾緊螺栓，截止閥在釋放管道或柔性管道連接器后只需保持安裝在關閉端。



截止閥的內口徑尺寸隨著制動盤和開關軸的橫截面量而增加，因此自由橫截面等于公稱直徑。制動盤和開關軸設計用于防止油流旋轉。自動接合的鎖桿在所有開關位置確保在所有開關位置停止。鎖桿鎖定在不可拆卸的固定開關盤中，因此即使沒有變速桿，截止閥也會被阻止。



各種附加法蘭和部件允許直接固定在油箱（T型法蘭）或并入管道（螺紋襯套）中。由于側凹槽（Ø 0），截止閥可以安裝在法蘭之間?；蛘?，可以用額外的螺釘固定重型（長）吸入管。截止閥可以配備一個終端開關，該開關由不可拆卸的固定開關盤驅動。



技術數據

吸入管截止閥 NG 32-125 – SAE 11/4-5" – ND 16



具有相應公稱直徑的明流的允許工作壓力：



表壓 16.0 bar

負壓 0.7 bar

壓差 4.0 bar

關閉截止閥允許溫度范圍：-20°C 至 +80°C



基本材料：



表殼和變速桿 – 鋁

密封件 – 丁腈橡膠

其他零件 – 鍍鋅鋼



HYTORC AB 16 S 32 - 50-H

HYTORC AB 16 S 63 - 125-H

HYTORC AB 16 S 32 - 63-B

HYTORC AB 16 S 80 - 125-B

HYTORC AB 16 S 32 - 50-E

HYTORC AB 16 S 63 - 125-E

HYTORC AB 16 S 32 - 50-E-S

HYTORC AB 16 S 63 - 125-E-S

HYTORC AB 16 S 32

HYTORC AB 16 S 40

HYTORC AB 16 S 50

HYTORC AB 16 S 63

HYTORC AB 16 S 80

HYTORC AB 16 S 100

HYTORC AB 16 S 125

HYTORC AB 16 S 32-T

HYTORC AB 16 S 40-T

HYTORC AB 16 S 50-T

HYTORC AB 16 S 63-T

HYTORC AB 16 S 80-T

HYTORC AB 16 S 100-T

HYTORC AB 16 S 125-T
