德國Faulhaber 步進電機，適用于高精度苛刻定位任務



品牌介紹

Fritz Faulhaber GmbH & Co. KG（成立于1947年，當時被稱為“Dr. Fritz Faulhaber Feinmechanische Werkstätten”）首先開發了微型電動機的創新技術，該技術在驅動技術成型方面具有決定性意義。這項新開發的技術是鐘形電樞電機。它為FAULHABER提供的大量驅動解決方案奠定了基礎。該電機最重要的元素是由Fritz Faulhaber博士開發的自支撐，無芯斜繞設計，并于1965年注冊了專利。

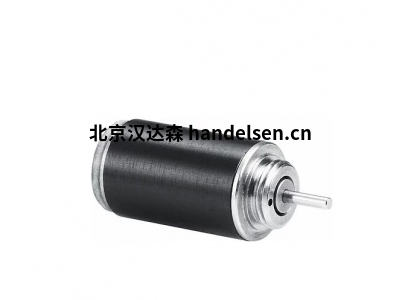

步進電機



適用于苛刻定位任務的步進電機

對于需要高精度的苛刻定位任務，通常使用步進電機。這個名字來自工作原理，因?yàn)椴竭M(jìn)電機由電磁場驅動。這會將轉子旋轉一個小角度 - 一個步長 - 或其倍數。



堅固的裝配、高速范圍和即使在最?lèi)毫拥沫h(huán)境中的卓越性能，使FAULHABER驅動系統成為苛刻定位應用的完美解決方案。FAULHABER步進電機還具有電子換向（無刷電機）等特點，使用壽命長，可靠性高。



它們可配備各種模塊化伺服組件，如編碼器、零背隙齒輪箱或集成絲杠。



主要特點

直徑：

6 ...66 毫米

長度：

9.5 ...42 毫米

步進角（全步）：

1.8 ...18 °

額定靜態扭矩：

0.25 ...307毫牛米



優勢：

經濟高效的定位驅動器，不帶編碼器

高功率密度

非常高的加速度

可極快地改變方向

持久耐用

寬工作溫度范圍

可實現全步進，半步進和微步進操作

極低的轉子慣量



步進電機系列：



DM0620

AM0820

AM1020

DM1220

AM1524

AM2224

AM2224R3

AM3248

DM40100R

DM52100N

DM52100R

DM52100S

DM66200H



兩相步進電機

兩相步進電機的轉子由塑料載體組成，其中磁鐵經過特殊布置，以便根據電機版本產生 10 到 12 個極對。



大磁鐵體積保證了高扭矩。磁鐵材料的質量可以在非常低的溫度和高達180°C的溫度下使用（特殊版本）。定子使用兩個繞組，每相一個。它們位于轉子的每一側。內部和外部定子組件產生徑向磁場。



帶盤式磁鐵的兩相步進電機

帶盤式磁鐵的兩相步進電機的轉子由薄而均勻的盤組成。



極低的慣性可實現高加速度值。圓盤通過 10 個極對精確磁化，從而實現高角度精度。定子僅位于電機的一側。四個繞組（每相兩個）產生軸向磁場。



這種電機類型的特殊版本非常適合在微步應用中使用，因?yàn)闆](méi)有齒槽轉矩。





步進電機 – 兩相永磁技術

FAULHABER步進電機是帶有永磁體的多極兩相電機。通過使用稀土磁鐵，可以實現極高的功率體積比。憑借其極低的慣量，轉子設計注定了電機用于需要非常高加速度或快速改變方向的應用。另一個重要的優點是，它們可以從第一步開始以相對較高的速度開始，進一步縮短加速斜坡所需的時間。步進電機長度短，重量輕，也可用于集成系統。



由于其堅固的設計和簡單的操作，它們同樣非常適合最困難的操作條件。由于全步、半步或微步電子元件的各種操作可能性，可以在開路控制回路中建立精確的速度和運動控制。
