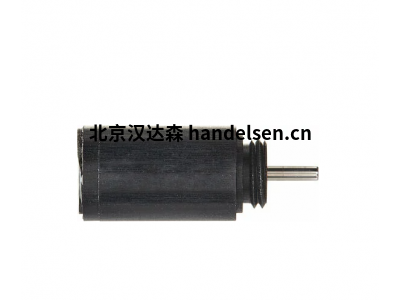

德國Faulhaber 兩相步進電機，DM0620系列



品牌介紹

Fritz Faulhaber GmbH & Co. KG（成立于1947年，當時被稱為“Dr. Fritz Faulhaber Feinmechanische Werkstätten”）首先開發了微型電動機的創新技術，該技術在驅動技術成型方面具有決定性意義。這項新開發的技術是鐘形電樞電機。它為FAULHABER提供的大量驅動解決方案奠定了基礎。該電機最重要的元素是由Fritz Faulhaber博士開發的自支撐，無芯斜繞設計，并于1965年注冊了專利。





步進電機

DM0620系列



兩相，盤式磁鐵，每轉20 步

主要特點

提升電流時的保持扭矩：0.39毫納米

步進角（全步）：18 °

直徑：6 毫米

長度：9.5 毫米



優勢

經濟高效的定位驅動器，不帶編碼器

高功率密度

非常高的加速度

可極快地改變方向

持久耐用

寬工作溫度范圍

可實現全步進、半步進和微步進操作

極低的轉子慣量



系列編號：

DM0620SB013011

DM0620SB008011

DM0620SB004011



值：

22° 和標稱電壓下的數值 價值

每相標稱電流（兩相均開啟） 0.08 安培

每相提升電流（兩相均開啟） 0.16 安培

相位電阻 30 Ω

相位電感 （1 kHz） 4.5毫高

保持扭矩（兩相的標稱電流） 0.25毫納米

在提升電流下保持扭矩 0.39毫納米

剩余扭矩，典型值 0.03毫納米

反電動勢振幅 0.83 V/k 步進/秒

電氣時間常數 0.15 毫秒

轉子慣量 0.5 ·10?? 公斤平方米

步進角（全步） 18 °

角度精度 5 %

角加速度，最大值 780 ·10³ 弧度/秒²

諧振頻率（空載時） 110赫茲

熱阻 15 / 96.6 千瓦

熱時間常數 3.2 / 120 秒

工作溫度范圍 -35 ...70 °C

繞組溫度，最大值 130 °C

外殼材料 鋁，黑色陽極氧化

質量 1.1 克

磁鐵材料 釹鐵硼
