phytron步進電機VSS25在真空中精確定位

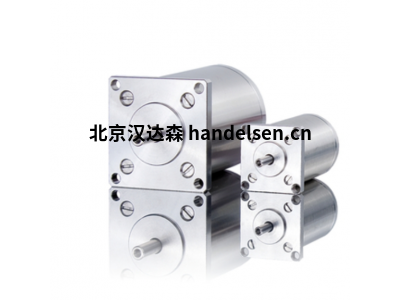

phytron步進電機VSS25

Phytron真空步進電機（VSS / VSH）是30多年空間技術經驗的成熟成果。兩相混合式步進電機的特殊設計專為真空應用而開發，真空高達2-11hPa。適用于特殊環境條件，如低溫和高溫或強輻射強度。

在真空中使用的電機不僅必須能夠承受真空（不會出現氣穴破裂），還必須不會污染真空。通過選擇合適的材料和優化的調節工藝，phytron VSS/VSH步進電機非常適合在真空中使用。

通過多年的太空專用材料經驗，我們專注于具有最小分子脫氣和高耐熱性的材料。這是在科學和醫學應用中獲得高真空質量和純測量結果的先決條件。步進電機特別適合在真空中精確定位，因為即使沒有靈敏的反饋傳感器，它們也可以精確定位。這意味著Phytron VSS/VSH步進電機也可以用于特別具有挑戰性的環境條件（輻射、低溫以及在太空中的改良形式）。由于步進電機不會產生抖動效應，因此該技術適用于光學儀器、反射鏡、天線

VSS/VSH系列在德國制造。你有特殊要求嗎？我們很樂意為您的應用開發量身定制的驅動器

phytron25.200.1.2參數

電流/相位輸入A：1,2

電阻/相位Ω：0,95

感應/相位mH：0,4

最大工作跨度v：70

保持轉矩mNm ：12

保持力矩mNm: 2

轉子的質量慣性kg cm2：0,0025

軸向載荷N：5

徑向載荷N：5

重量kg：0.08

phytron步進電機VSS25技術細節

用于真空、空間或低溫的兩相步進電機

高沖擊和振動載荷

真空度高達 10-11hPa

為每個應用定義溫度范圍

抗輻射能力高達 106焦/千克

保持扭矩從 3.4 mNm 到 13 Nm

直徑 19 至 125 mm

每轉全步數：200 （1.8°）

排氣口以防止氣體夾雜

?phytron步進電機VSS / VSH型號

VSS19

VSS20

VSS25

VSS26

VSS32

VSS33

VSS 42

VSS 43

VSS 52

VSS 56

VSS 57

VSH 80

VSH 100

VSH 126

phytron步進電機VSS / VSH調節

優質材料和特殊處理工藝的結合使脫氣率降至低。根據應用，可以實現10-11 hPa的真空度。對于特高壓電機，單個部件，如繞線定子，在組裝前經過特殊處理，這樣放氣物質就不會沉積在滾珠軸承或電機內部。組裝好的電機在至少200°C的真空室內通過Phytron工藝放氣?？筛鶕?jù)要求提高出口溫度。經驗法則是，排氣率隨著100°C的增加而提高十倍。在以后的使用中，電機的運行溫度應至少低于排氣溫度40°C
