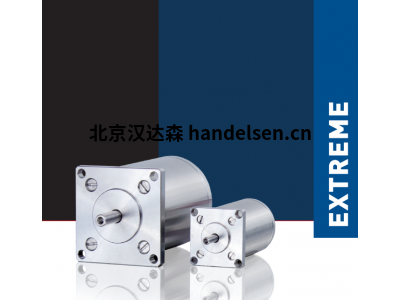

phytron步進電機VSS26 技術細節
用于真空、空間或低溫的兩相步進電機
高沖擊和振動載荷
真空度高達 10-11hPa
為每個應用定義溫度范圍
抗輻射能力高達 106焦/千克
保持扭矩從 3.4 mNm 到 13 Nm
直徑 19 至 125 mm
每轉全步數:200 (1.8°)
排氣口以防止氣體夾雜
phytron步進電機VSS26 參數
電流/相位輸入A:1,2
電阻/相位Ω:1.7
感應/相位mH:1.0
最大工作跨度v:70
保持轉矩mNm :28
保持力矩mNm: 1.9
轉子的質量慣性kg cm2:0,006
軸向載荷N:5
徑向載荷N:5
重量kg:0.13
phytron用于粒子加速器的步進電機主軸設計(腔調諧器)
•步進電機,200步/轉(1.8°),帶集成齒輪箱50:1(10000整步/轉)
•設計用于1300 N軸向力
•主軸和螺母系統,非磁性
•干式潤滑,適用于-270°C至+40°C的超高真空度(也可在工作溫度>35°C時使用潤滑脂潤滑)
•外殼、法蘭和內部結構的材料由不銹鋼或鈦
•可選EMC電纜屏蔽
•繞組中集成的K元件
phytron溫度管理
所用的所有材料都是以這樣一種方式選擇的,即它們可以在超高壓電機中短時間承受高達300°C的繞組溫度。由于真空中缺乏對流,電機有時會根據占空比迅速升溫,并且通常在高溫水平下運行。K元件作為標準集成在我們的超高壓電機中,可以對繞組進行溫度監測。鉑探針(PT)或客戶專用傳感器可以添加到所有真空電機中,作為K元件的替代品。這樣你就可以安全地保護你的發動機不過熱。
phytron抗輻射性
隨著真空等級的提高,電機被設計用于更高的輻射暴露,因此它們也可以在輻射源附近使用(例如在醫學和研究中)。雖然精細真空電機只能在劑量不超過10 J/kg的情況下安全使用,但超高壓電機可以在劑量不高于106 J/kg的條件下安全運行。如果發動機不是為輻射而設計的,不僅所有的絕緣層都會受到影響,尤其是粘合劑會使?jié)L珠軸承的潤滑脂退化,變得堅韌,降低效率,最終堵塞發動機。
