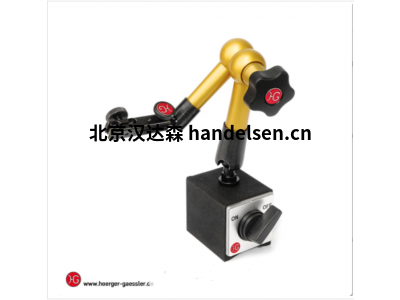

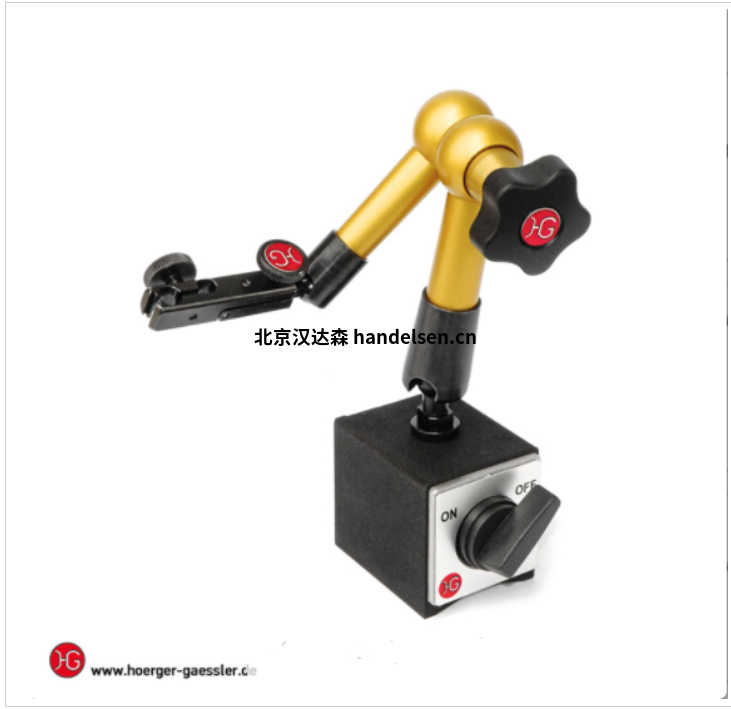

HG 液壓測量臺尺寸260



通過擰緊星形手柄來夾緊接頭。因此，三腳架內部觸發了一個復雜的液壓系統，以最大的剛度夾緊每個接頭。三腳架中的巨大油壓保證了最佳的測量結果和絕對平穩的夾緊過程。由于密封表面的最佳表面質量和最高質量的工藝，如果操作得當，三腳架通常可實現超過一代的使用壽命。



HG 液壓測量臺尺寸260技術數據

液壓測量支架大小260(工作半徑260mm)

鎖模力產生：液壓



物料：陽極氧化鋁拋光易切削鋼，塑料星形旋鈕



球關節臂：M6內螺紋



球關節腳：M8內螺紋



保持力：16KG



保持電源安全相關應用：12KG



L1：115mm



L2：153mm



半徑：260mm



標準磁鐵（LxWxH）60x50x55 mm



粘合力標準磁鐵：800 N可切換



測量臺：直徑8mm H7和燕尾



HG 液壓測量臺尺寸260配置

根據下面配件，可以確認產品貨號



108090  三腳架



108095  三腳架+測量喙，微調



108096  三腳架磁力表座+測量喙，微調



108099  三腳架磁力表座



型號

HG 液壓測量臺尺寸150 Mini

HG 液壓測量臺尺寸220

HG 液壓測量臺尺寸260

HG 液壓測量臺尺寸300

HG 液壓測量臺尺寸400

HG 液壓測量臺尺寸550
