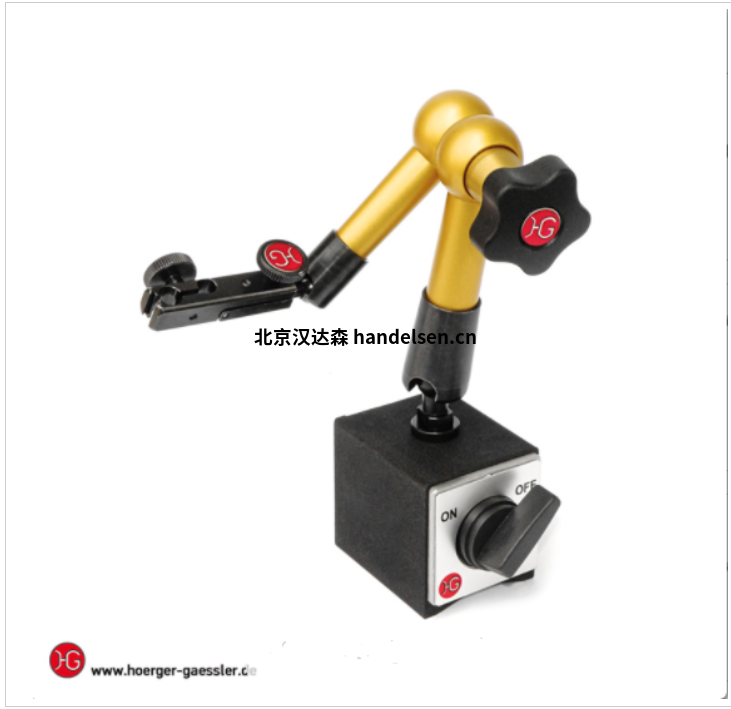

HG 液壓測量臺尺寸300

通過擰緊星形手柄來夾緊接頭。因此，三腳架內部觸發了一個復雜的液壓系統，以最大的剛度夾緊每個接頭。三腳架中的巨大油壓保證了最佳的測量結果和絕對平穩的夾緊過程。由于密封表面的最佳表面質量和最高質量的工藝，如果操作得當，三腳架通?？蓪?shí)現超過一代的使用壽命。



HG 液壓測量臺尺寸300技術數據

液壓測量支架大小300(工作半徑300mm)

鎖模力產生：液壓



物料：陽極氧化鋁拋光易切削鋼，塑料星形旋鈕



球關節臂：M6內螺紋



球關節腳：M8外螺紋



保持力：16KG



保持電源安全相關應用：12KG



L1：124mm



L2：176mm



半徑：300mm



標準磁鐵（LxWxH）60x50x55 mm



粘合力標準磁鐵：800 N可切換



測量臺：直徑8mm H7和燕尾



HG 液壓測量臺尺寸300配置

根據下面配件，可以確認產品貨號



104316 三腳架



104317 三腳架+測量喙，微調



104318 三腳架磁力表座+測量喙，微調



104319 三腳架磁力表座+測量喙沒有微調+可旋轉微調



104335 三腳架磁力表座+測量喙，微調+可旋轉微調



104337三腳架磁力表座+測量喙沒有微調
