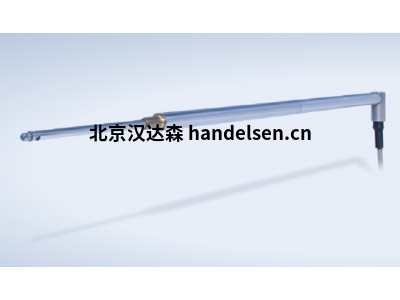

HBM WA-T位移傳感器，標稱（額定）測量范圍可達 100 mm



關于HBK – Hottinger Bruel & Kjaer



HBK公司擁有Bruel & Kjaer聲學與振動和HBM測試測量品牌，是總部位于英國的思百吉集團（www.spectris.com）旗下的子公司。思百吉集團年銷售額15億英鎊，旗下的4個業務集團在全球共有約9800名員工。



關于Bruel & Kjaer



Bruel & Kjaer成立于1942年，是先進的聲音與振動測量系統制造商和供應商。我們幫助客戶測量和管理其產品與環境中的聲音與振動質量。我們關注的領域包括航空航天、太空、國防、汽車、地面交通、機場環境、城市環境、電信和音頻。



關于HBM



HBM成立于1950年，是測試與測量領域的先進制造商和供應商。從虛擬測試到真實的物理測量，HBM可為多種行業測量應用提供產品和服務。HBM產品范圍涵蓋傳感器、應變片、放大器、數據采集系統以及用于結構耐久性測試和分析的軟件。





WA-T：緊湊設計中的電感式位移測量;標稱（額定）測量范圍可達 100 mm

探頭版本的WA-T系列位移傳感器技術先進且經過驗證，設計非常短（與測量范圍相比）。通過使用基于差分電感原理的有源四分之一橋電路，傳感器的緊湊尺寸成為可能。電橋也直接集成在傳感器中，以創建一個完整的橋接電路，以便于將WA-T傳感器連接到測量放大器。



WA-T位移傳感器對污垢不敏感，具有堅固的機械結構，并表現出非常穩定的溫度特性。這意味著它們幾乎可以應用于該行業的每個領域，并在位移測量中產生出色的結果。



標稱（額定）測量范圍：0...2 毫米， 0...10 毫米， 0...20 毫米， 0...50 毫米， 0...100 毫米

測量原理：基于差分電感原理的電感四分之一橋電路（內部完成，形成全橋電路）

設備防護等級：高達 IP67（取決于連接類型）

輸出信號：毫伏/伏;帶可選電子元件：V



穩定且堅固耐用

堅固的機械結構

對污垢不敏感

設備防護等級高達 IP67，具體取決于版本

高抗沖擊和抗振動性，符合 DIN EN 60068 標準

典型使用壽命超過 10，000，000 次循環

載波頻率為4.8 kHz，對電氣干擾不敏感。

綠色圓圈中的白色復選標記

長時間可靠無憂的測量，無任何明顯的磨損



多種變體

提供 5 種不同的測量范圍，0...2 毫米， 0...10 毫米， 0...20 毫米， 0...50 毫米， 0...100 毫米

傳感器上可配置 6 種不同的電纜/插頭類型

還可以選擇自由端或 3 個不同的插頭，用于連接放大器或電子設備

還提供高溫版本（最高 +150° C）和低溫版本（至 -–40° C）

0.1 % 或 0.2 % 非線性度（可為多種類型選擇）

電子元件可以選擇集成，以V而不是mV/V輸出信號

總共有超過5000種不同的組合是可能的。

綠色圓圈中的白色復選標記

一個位移傳感器，由于具有多種選項和配置，因此非常適合您的個性化應用。



通用安裝套件

通用安裝套件 1-WS/ZB12 便于在所有安裝位置輕松實用地安裝。



西澳選拔協助

帶探頭尖端的 WA-T：



非常適合用于檢查零件或物體的應用

帶松散柱塞的 WA-L：



非常適合機器的兩個部件需要相互引用的應用



特殊功能



-可作為位移探針或與



可拆卸柱塞



-發生以下情況時具有良好的熱穩定性



溫度梯度



-節省空間，緊湊型設計



-用于



液壓測量位移



氣缸



-抗加速性能確保長時間



使用壽命



-選項：高溫版本最高可達



150°C，低溫版本最高可達



-40攝氏度



-您選擇的輸出信號：80 mV/V，



0.5‐10伏



訂單號

1-WA/2MM-T

1-WA/10MM-T

1-WA/20MM-T

1-WA/50MM-T

1-WA/100MM-T

1-WA/2MM-L

1-WA/10MM-L

1-WA/20MM-L

1-WA/50MM-L

1-WA/100MM-L

1-WA/200MM-L

1-WA/300MM-L

1-WA/500MM-L
