關于HBK – Hottinger Bruel & Kjaer



HBK公司擁有Bruel & Kjaer聲學與振動和HBM測試測量品牌，是總部位于英國的思百吉集團（www.spectris.com）旗下的子公司。思百吉集團年銷售額15億英鎊，旗下的4個業務集團在全球共有約9800名員工。



關于Bruel & Kjaer



Bruel & Kjaer成立于1942年，是先進的聲音與振動測量系統制造商和供應商。我們幫助客戶測量和管理其產品與環境中的聲音與振動質量。我們關注的領域包括航空航天、太空、國防、汽車、地面交通、機場環境、城市環境、電信和音頻。



振動控制硬件

振動控制硬件幾乎能夠與任何測試系統和測試配置文件配合使用。兩個LDS振動控制器都具有USB 2.0接口和易于連接。雖然COMET USB迎合了易于設置和小型設置的自動化，但LASER USB提供了多個DSP處理器，旨在獨立于PC主機處理控制回路，為模擬真實世界的條件提供先進的技術。

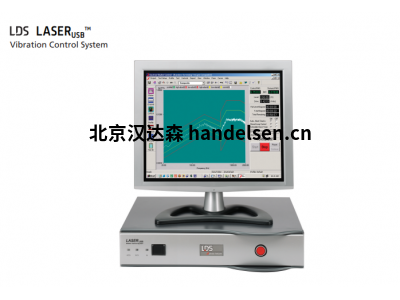

LDS 激光 USB



振動控制器



LDS激光USB振動控制器提供4通道，可擴展到16通道同時輸入。該控制器集便利性、性能、靈活性和安全性于一身，適用于任何實驗室。



LDS彗星USB



振動控制器



LDS Comet USB 具有兩個通道的振動控制器，適用于日常沖擊和振動測試，可靈活地在振動測試系統上執行隨機、正弦掃頻和沖擊測試。





LDS 激光 USB



振動控制器

LDS激光USB振動控制器提供4通道，可擴展到16通道同時輸入。該控制器集便利性、性能、靈活性和安全性于一身，適用于任何實驗室。



LDS激光器®USB™振動控制器設計用于產生振動臺驅動信號并執行數據測量。通常用于研發和生產測試應用，例如汽車，軍用車輛和地面運輸?shù)钠诤驼駝?dòng)測試模擬，它將24位精度與寬動態控制范圍和快速循環時間相結合，確保適用于最具挑戰性的振動測試的精確控制。該控制器能夠與各種振動測試系統和基于軟件的振動測試配置文件配合使用，如下所示。



振動測試配置文件和規格

隨機、正弦和沖擊測試

正弦掃頻測試

共振搜索、跟蹤和駐留 （RSTD）

隨機隨機和正弦隨機測試

沖擊響應譜 （SRS） 合成

時間波形復制 （太周）

疲勞試驗

峰度參數控制

根據MIL-STD，DIN，ISO，IEC和其他標準進行振動測試



特性由控制器模塊和基于Windows的應用軟件組成，LASER®USB靈活、可靠且易于安裝和操作。它可以配置一套全面的振動控制和分析應用程序，從隨機和正弦激勵到 SRS 合成和時間波形復制。



控制器模塊獨立于主機PC處理實時控制回路操作，從而允許用戶同時分析數據并準備測試報告。它具有 24 位分辨率，所有輸入和輸出均具有可編程電壓范圍，提供高達 120 dBFS 的動態范圍，可精確控制復雜結構和困難的夾具。



快速環路時間，正弦低至 10 ms，隨機激勵低至 100 ms，可實現快速測試負載均衡，并提高測試期間的可靠性。此外，激光USB包含 20 多個自動安全檢查和聯鎖裝置，以及一個特殊的疲勞監測器，以保護測試物品和振動臺。



雖然標準控制器帶有四個輸入通道，但它可以擴展到包括多達 16 個通道，用于多點控制或分析場景?？梢蕴砑涌蛇x的熱室接口以集成激光器USB控制系統配有環境檢測設備。



LDS彗星USB



振動控制器

LDS Comet USB 具有兩個通道的振動控制器，適用于日常沖擊和振動測試，可靈活地在振動測試系統上執行隨機、正弦掃頻和沖擊測試。



LDS彗星®USB™控制器旨在為基本振動測試需求提供經濟實惠且靈活的解決方案。它用于研發和生產測試應用，例如壓力篩選。其測試配置文件包括隨機、正弦和沖擊激勵。它將 24 位精度與寬動態控制范圍和快速環路時間相結合，可提供高精度控制。



使用場景

隨機測試

正弦測試

沖擊測試

正弦掃頻測試

根據MIL-STD，DIN，ISO，IEC和其他標準進行振動測試

與熱室協調運行



特性該系統包括一個緊湊的控制器模塊和一個用戶友好的基于Windows的應用軟件。通過 USB 連接到 PC 或筆記本電腦，經濟、可靠且易于安裝和操作。安裝向?qū)Э捎糜诩涌鞙y(cè)試配置。



彗星®USB模塊安裝在低噪聲外殼中，具有 24 位分辨率硬件，其兩個輸入和單輸出通道具有可編程電壓范圍。這提供了高達 120 dBFS 的寬動態范圍，用于精確控制復雜結構和困難的夾具。



快速環路時間，正弦低至 10 ms，隨機激勵低至 100 ms，可實現快速測試負載均衡，并提高測試期間的可靠性。此外，彗星USB控制器包含十幾種自動安全檢查和聯鎖功能，以保護測試物品和振動臺。可以添加可選的熱室接口，以將控制系統與環境測試設備集成在一起。



真正的多任務振動控制器，它獨立于主機PC實時處理控制回路，從而允許用戶同時分析數據并準備測試報告。





振動控制軟件



經典沖擊控制

振動測試系統中的一種控制器功能，用于產生沖擊脈沖信號，例如半正弦波、哈弗正弦波、鋸齒波和三角波。



經典沖擊控制產生一系列脈沖來激勵被測器件或結構，測量結構的響應并執行頻譜分析以確定其響應和共振特性。這種類型的測試配置文件比常規跌落測試方法具有更高的準確性和可重復性。



使用場景

沖擊測試符合MIL-STD，DIN，ISO，IEC和其他標準

任何輸入信號的沖擊響應譜 （SRS） 計算

振動臺測試替代跌落測試

瞬態時程 （TTH） 控制，用于低頻地震測試、運輸處理和地震測試，符合 Bellcore 標準



經典沖擊控制產生一系列脈沖來激勵被測器件或結構，測量結構的響應并執行頻譜分析以確定其響應和共振特性。這種類型的測試配置文件比常規跌落測試方法具有更高的準確性和可重復性。使用場景

沖擊測試符合MIL-STD，DIN，ISO，IEC和其他標準

任何輸入信號的沖擊響應譜 （SRS） 計算

振動臺測試替代跌落測試

瞬態時程 （TTH） 控制，用于低頻地震測試、運輸處理和地震測試，符合 Bellcore 標準

特性通過從經典波形的標準庫中選擇一個脈沖，可以輕松為任何給定測試配置配置文件波形。然后，用戶輸入脈沖的峰值加速度幅度和持續時間的值。隨著脈沖參數的變化，輪廓的圖形表示應自動更新，峰值速度和位移值也應自動更新。



測試配置文件要求應與振動臺的極限一起顯示。如果測試在這些限制的 10% 范圍內，用戶通常會收到警告，并且始終會超過這些限制。



高精度經典沖擊控制的關鍵是高采樣頻率，通常高達每秒48 k采樣，用于測量輸入波形。線性濾波器設計可最大限度地減少失真并保留真實的波形形狀，而算法則最大限度地利用振動臺的全行程。通常使用低通濾波器，其用戶指定的截止頻率適用于參考波形、所有輸入通道和驅動輸出。



為了方便選擇脈沖，波形庫包括一系列脈沖，通常為：半正弦波、哈弗正弦波、初始和終端峰值鋸齒波、三角形、矩形和梯形。恒定輸出電平幅度 （COLA） 輸出脈沖通常用于同步外部設備。



TTH控制通常作為標準經典沖擊功能的一個選項提供。它允許用戶重現從磁盤文件導入的短持續時間波形。通常支持的文件格式是使用 Y 值或 XY 數據對、ASCII UFF 和二進制的 ASCII 分隔格式（制表符、逗號或空格）?；蛘?，預存儲 Bellcore Z1、Z2、Z3 和 Z4 的配置文件;正弦、線性調頻和突發正弦波通?？捎?。波形可以根據每秒采樣數和幀大小進行數字重采樣。輪廓補償，如直流失調消除和高通濾波器，允許對波形進行優化，以進行振動臺測試。
