LAM DS10 系列微步驅動器系列

1、DS10 系列微步驅動器系列概述

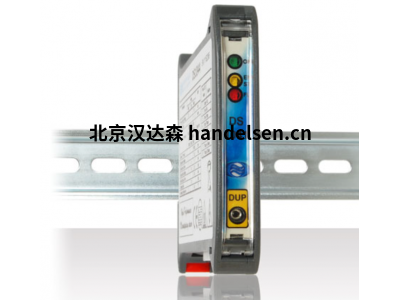

DS10 系列專為 DIN 導軌安裝而設計，可在幾秒鐘內安裝到機柜中。

與電機、邏輯和電源信號的連接通過有用的可拆卸接線端子實現，這些接線端子帶有編號和顏色，能夠托管截面達 2，5mm2 的電纜。

2、DS1041技術數據和優勢

優惠支持 分享打印

步進電機驅動器 50V 直流 1.4Arms （2Apk）

技術數據

電源電壓從 18V 直流到 50V 直流

相電流從 0.3 臂到 1.4 臂，增量為 0.1 手臂

控制模式步驟和方向。啟動/停止

數字輸入4 種光隔離：步進、方向、使能、升壓工作電壓范圍為 3V 至 28V，恒定電流兼容 NPN、PNP 或線路驅動

步驟細分微步?？蛇x擇從全步到 1/128 步

步進最大頻率300千赫茲

保護、報警和診斷過壓和欠壓、熱、相電機中斷短路 相間、相間接地、相電源每個異常的統一指示

連接通過功能性可拆卸接線端子。電纜截面可達 AWG14

尺寸100（高） x 17.5（長） x 119（闊） 毫米3.94（高） x 0.69（長） x 4.69（闊） 英寸

重量160克 5.6盎司

優點

快速安裝在 DIN 導軌上

緊湊的尺寸

集成振蕩器

分辨率高達 25600 步/轉

門功能，用于通過單個步進源控制多個驅動器共振阻尼

高效率的功率輸出級

數字 I/O 信號調理

IP20防護等級

3、DS10 系列微步驅動器系列型號

DS1041

DS1044

DS1048

DS1073

DS1076

DS1078

DS1084

DS1087

DS1098
