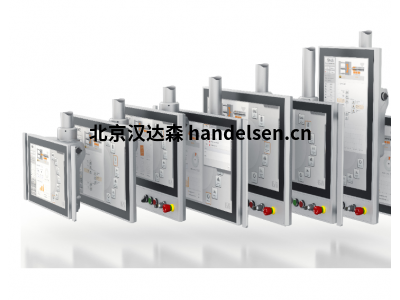

B&R自動化面板 5000 擺臂多點觸控

滑動、縮放、滾動

多點觸控系統通過直觀的滑動、縮放和滾動手勢等優勢在工業環境中迅速普及。帶有投射電容式觸摸屏的寬屏自動化面板的尺寸范圍從 15.6“ 到 24"，具有高清就緒或全高清分辨率。

2、組件和模塊

輔料

物料編號描述

5ACCRHMI.0000-000 人機界面接地夾

5ACCRHMI.0007-000 用于擺臂的HMI安裝工具： - 1x 扭矩扳手 0.4 - 2.0 Nm - 1x 扭矩扳手 2.0 - 10.0 Nm - 1x 六角頭鉆頭 3.0，長度 89 mm - 1x 六角頭鉆頭 5.0，長度 89 mm - 1x 梅花 10 位，長度 90 mm - 1x 梅花 20 位，長度 89 毫米 - 1x 梅花 25 位，長度 89 毫米 - 1x 梅花 30 位， 長度 89 毫米

板

物料編號描述

5AP5130.156B-000自動化面板 15.6“ 高清 TFT - 1366 x 768 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5130.156C-000自動化面板 15.6“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5130.185B-000自動化面板 18.5“ 高清 TFT - 1366 x 768 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5130.185C-000自動化面板 18.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5130.215C-000自動化面板 21.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5130.240C-000自動化面板 24.0“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5230.156B-000自動化面板 15.6“ 高清 TFT - 1366 x 768 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 擴展選項 - 用于 PPC2100 / PPC2200 / 鏈接模塊

5AP5230.156C-000自動化面板 15.6“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 擴展選項 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5230.185B-000自動化面板 18.5“ 高清 TFT - 1366 x 768 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 擴展選項 - 用于 PPC2100 / PPC2200 / 鏈接模塊

5AP5230.185C-000自動化面板 18.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 擴展選項 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5230.215C-000自動化面板 21.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 擴展選項 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5230.215I-000自動化面板 21.5“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 縱向格式 - 擴展選項 - 用于 PPC2100 / PPC2200 / 鏈路模塊

5AP5230.240C-000自動化面板 24.0“ 全高清 TFT - 1920 x 1080 像素 （16：9） - 多點觸控（投射電容式） - 擺臂安裝 - 橫向格式 - 擴展選項 - 用于 PPC2100 / PPC2200 / 鏈路模塊

鏈接模塊

物料編號描述

5DLSD4.1001-00自動化面板鏈接模塊 - SDL4 接收器 - 用于自動化面板 923/933/1000 - 用于自動化面板 5000

5DLSDL.1001-00自動化面板鏈接模塊 - SDL/DVI 接收器 - 用于自動化面板 923/933/1000 - 用于自動化面板 5000

安裝單元

物料編號描述

5ACCMA00.0000-000AP5000 擺臂安裝單元

5ACCMA00.0001-000AP5000 擺臂安裝單元 - 1 個后置 USB 接口

5ACCMA00.0002-000AP5000 擺臂安裝單元 - 2 個后置 USB 接口

5ACCMA00.0100-000HMI VESA IP54 安裝單元 - 僅通過合適的電纜墊圈提供密封性。

5ACCMA00.0101-000HMI VESA IP54 安裝單元，帶 USB - 密封性僅由合適的電纜墊圈提供。

5ACCMA01.0100-000AP5000 VESA 安裝單元 IP10/IP20 - IP20 帶 5AP5120.*-000 - IP10 帶 5AP5130.*-000， 5AP5230.*-000

處理

物料編號描述

5ACCHD00.156B-000AP5000 擺臂手柄 - 用于面板 5AP5130.156B/156C-000

5ACCHD00.185B-000AP5000 擺臂手柄 - 用于面板 5AP5130.185B/185C-000

5ACCHD00.215C-000AP5000 擺臂手柄 - 用于面板 5AP5130.215C-000

5ACCHD00.240C-000AP5000 擺臂手柄 - 用于面板 5AP5130.240C-000

5ACCHD01.156B-000AP5000 擺臂手柄 - 用于面板 5AP5230.156B/156C-000

5ACCHD01.185B-000AP5000 擺臂手柄 - 用于面板 5AP5230.185B/185C-000

5ACCHD01.215C-000AP5000 擺臂手柄 - 用于面板 5AP5230.215C-000

5ACCHD01.215I-000AP5000 擺臂手柄 - 用于面板 5AP5230.215I-000

5ACCHD01.240C-000AP5000 擺臂手柄 - 用于面板 5AP5230.240C-000

操作元件

物料編號描述

5ACCSE00.0000-000RAFIX 22 FS+ 按鈕 - 帶 5 個可更換的彩色鏡片 - 無顏色，紅色、綠色、藍色、黃色 - 常開觸點 - 白色 LED 照明

5ACCSE00.0000-001RAFIX 22 FS+ 按鈕 - 帶 5 個可更換的彩色鏡片 - 無顏色，紅色、綠色、藍色、黃色 - 常閉觸點 - 白色 LED 照明

5ACCSE00.0000-002RAFIX 22 FS+ 按鈕 - 帶 5 個可更換的彩色鏡片 - 無顏色，紅色、綠色、藍色、黃色 - 常閉觸點 - 常開觸點 - 用白色 LED 照明

5ACCSE00.0001-000RAFIX 22 FS 緊急停止按鈕

5ACCSE00.0002-000RAFIX 22 FS 按鍵開關 2x90°

5ACCSE00.0003-000RAFIX 22 FS 按鍵開關 1x90°

5ACCSE00.0004-000RAFIX 22 FS+ 選擇開關 1-90°

5ACCSE00.0005-000RAFIX FS 22+ USB IP65 400 mm

3、自動化面板 5000 擺臂多點觸控突出

從 15.6 英寸高清到 24 英寸全高清的寬屏格式

投射電容式多點觸控

DVI、SDL 和 SDL3 的連接

高品質、防刮擦外殼，無積污邊緣

可選配手柄

可進行手套操作

頂部或底部安裝靈活

操作簡單

擺臂設備可帶觸摸屏或附加控制元件。雙手手勢可用于防止意外觸發關鍵操作。模擬電阻式單點觸控變體完善了產品范圍。按鈕、選擇開關、鑰匙開關和集成的急停按鈕為用戶提供了舒適性。

布線簡單

電纜通過擺臂系統安裝，并連接到具有IP65防護等級的易于接近的區域，這使得使用廉價的標準電纜成為可能。安裝的面板直接接線在擺臂上。設置設備的方式與安裝的設備相同。選擇最新一代貝加萊顯示傳輸技術Smart Display link 3的客戶將受益于纖薄的RJ45連接器，非常適合擺臂中可用的有限空間。

安裝靈活

貝加萊自動化面板支持吊墜和基座安裝。面板設計便于檢修所有操作元件和電纜。這是通過取下整個后蓋來完成的，后蓋與面板本身一樣，提供IP65防護等級。

可以安裝側把手，以便用戶可以輕松地將面板移動到最佳位置。作為擺臂系統的替代方案，自動化面板 5000 也可以安裝在 VESA 顯示器支架上。
