德國STUWE收縮盤HSD 83 - 20是一種可拆卸的機械元件

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

1948年，STUWE公司由FriedhelmStüwe創立，主要專注在鋼鐵和特種機械制造領域。1967年首款熱縮盤問世。1976年引入兩件式收縮盤，以實現更高的轉速和更簡單的組裝。1987年首個液壓鎖定收縮盤問世，減少了組裝時間。1989年軸套摩擦連接領域的專業知識開發運用。1996年開始生產用于風能行業的收縮盤。1998年開始不斷擴大生產能力。


德國STUWE主要產品：

STUWE法蘭聯軸器FKH系列

STUWE聯軸器WK系列

STUWE萬向軸連接法蘭GF系列

STUWE收縮盤HSD系列

STUWE液壓收縮盤HYD系列

STUWE兩件式收縮盤SDG

STUWE外夾緊裝置AS系列

STUWE內夾緊裝置IS系列

在風電領域Stuwe收縮盤主要用于風力渦輪機

每年，數以千計的收縮盤確保風力渦輪機能夠安全可靠地利用風力發電。STUWE HSD型收縮盤用齒輪箱空心軸連接主傳動系中的轉子軸。齒輪箱法蘭軸通過以下方式固定在轉子軸上FKHA型法蘭聯軸器。鎖定單元類型 AS 加入變速箱軸高速側的聯軸器和制動盤。鎖定單元 IS 和 AS 用于發電機之間的直接驅動軸和發電機轉子。

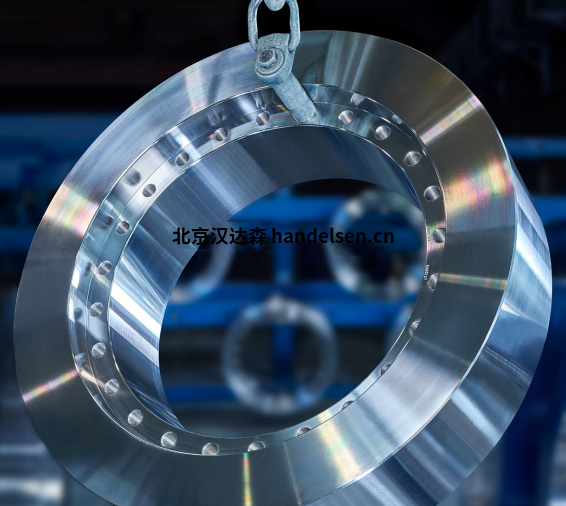

Stuwe收縮盤HSD型是一種可拆卸的機械元件，用于將空心軸連接到軸上。收縮連接是一種免維護、防塵的壓配合連接方式，具有廣泛的應用。HSD型是風力渦輪機傳動系統、包裝機或行李分揀系統中軸和輪轂的一種經濟有效的連接方式

連接對灰塵不敏感，因為高壓配合可防止灰塵進入。由于高表面壓力，也防止了縫隙腐蝕。由于沒有活動部件，因此沒有磨損。收縮盤HSD可以解決，即使經過多年的使用也可以輕松更換。

產品參數

stuwe HSD 81

軸徑 38 - 1050 mm

傳遞扭矩 1,5 - 19958 kNm

stuwe HSD 83

軸徑 100 - 1050 mm可

傳遞扭矩 30 - 23811 kNm

stuwe HSD 20

軸徑 20 - 250 mm

傳遞扭矩 0,15 - 18,3 kNm

低扭矩

stuwe HSD 21

軸徑 110 - 730 mm

傳遞扭矩 16 - 4033 kNm

中等扭矩

stuwe HSD 22

軸徑 9 - 1050 mm

傳遞扭矩 0,02 - 16493 kNm

高扭矩

stuwe HSD 23

軸徑 100 - 1050 mm

傳遞扭矩 26 - 19684 kNm

非常高的扭矩

型號示例：

HSD 24 - 20

HSD 29 - 20

HSD 35 - 20

HSD 40 - 20

HSD 46 - 20

HSD 73 - 20

HSD 78 - 20

HSD 83 - 20

HSD 240 - 21

HSD 260 - 21

HSD 280 - 21

HSD 300 - 21

HSD 460 - 21

HSD 480 - 21

HSD 500 - 21

HSD 530 - 21

HSD 560 - 21

HSD 590 - 21

HSD 620 - 21

HSD 660 - 21

HSD 700 - 21

HSD 750 - 21

HSD 800 - 21

HSD 12 - 22

HSD 125 - 22

HSD 135 - 22

HSD 140 - 22

HSD 420 - 22

更多產品型號 詳詢北京漢達森

德國STUWE收縮盤HSD 83 - 20是一種可拆卸的機械元件
