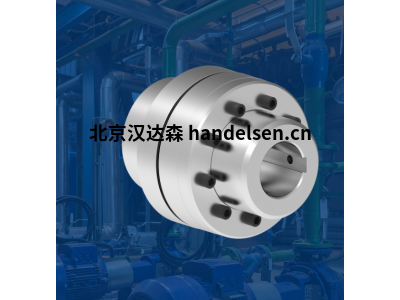

RINGFEDER彈性體鉗口聯軸器 TNM E 帶兩個單件式聯軸器輪轂



減振、旋轉彈性、故障安全、不對中補償：RINGFEDER TNM 系列彈性體鉗口聯軸器（前身為 TSCHAN TNM 和 NOR-MEX）在靈活性、成本效益和性能方面樹立了全球標準。通用的聯軸器可補償所有方向的軸不對中，并允許將來自工廠機械工作范圍的臨界扭轉振動轉移到對傳動系沒有不利影響的區域。扭矩通過由優質Perbunan制成的壓力加載彈性體傳遞，這些彈性體連接在一起形成一個耐油和導電的減震中間環。這些高度耐用的中間環可快速輕松地更換，特別是在多部件聯軸器設計的情況下，根據客戶要求和特定應用需求提供不同的材料硬度。TNM 系列軸向插拔 RINGFEDER 彈性體聯軸器可在 -30 °C 至 +100 °C 的溫度范圍內以及任何安裝位置和旋轉方向使用。由于其模塊化設計，它們可作為標準配置提供，具有優越的尺寸和變體范圍，例如單件和多件版本或集成制動盤或制動鼓，以及高度定制的特殊解決方案。®®®®



彈性體鉗口聯軸器 TNM



彈性體鉗口聯軸器 TNM E

TNM E

簡單型，帶兩個單件式聯軸器輪轂



18 種尺寸

最大孔徑

d1： 19-230 毫米;d2： 19-230 毫米

外徑：D1： 50-575 毫米

總長度 L： 52-488 mm

腐爛。速度n.max： 1，800-5，000 1/分鐘

力矩

TKN Pb72： 13-27，000 牛米;

TKN Pb82： 20-41，000 牛米



彈性體鉗口聯軸器 TNM G

TNM G

帶一個單件和一個多件聯軸器輪轂的類型



16 種尺寸

最大孔徑

d1： 32-230 毫米;d2： 32-260 毫米

外徑：D1： 82-575 毫米

總長度 L： 92-525 mm

腐爛。速度n.max： 1，200-5，000 1/分鐘

力矩

TKN Pb72： 48-27，000 牛米;

TKN Pb82： 75-41，000 牛米



彈性體鉗口聯軸器 TNM ETW

TNM ETW

帶兩個單件式聯軸器輪轂和制動盤的類型



24 種尺寸

最大孔徑

d1： 42-185 毫米;d2： 48-190 毫米

外徑：D1： 112-415 毫米

總長度 L ： 123.5-408 mm

腐爛。速度n.max： 1，255-4，580 1/分鐘

力矩

TKN Pb72： 150-13，200 牛米;

TKN Pb82： 230-16，000 牛米



TNM GTW

帶一個單件式和一個多件式聯軸器輪轂的類型，包括制動盤



24 種尺寸

最大孔徑

d1： 42-185 毫米;d2： 46-180 毫米

外徑：D1： 112-415 毫米

總長度 L： 133-441 mm

腐爛。速度n.max： 1，255-4，580 1/分鐘

力矩

TKN Pb72： 150-13，200 牛米;

TKN Pb82： 230-20，500 牛米



TNM EBT

帶兩個單件式聯軸器輪轂和制動鼓



的類型



17 種尺寸

最大孔徑

d1： 42-185 毫米;d2： 48-190 毫米

外徑：D1： 112-415 毫米

總長度 L ： 123.5-408 mm

腐爛。速度n.max： 1，200-4，200 1/分鐘

力矩

TKN Pb72： 150-13，200 牛米;

TKN Pb82： 230-20，500 牛米



TNM GBT

帶一個單件式和一個多件式聯軸器輪轂的類型，包括制動鼓



17 種尺寸

最大孔徑

d1： 42-185 毫米;d2： 46-180 毫米

外徑：D1： 112-415 毫米

總長度 L： 133-441 mm

腐爛。速度n.max： 1，200-4，200 1/分鐘

力矩

TKN Pb72： 150-13，200 牛米;

TKN Pb82： 230-20，500 牛米



TNM H

帶多件式聯軸器輪轂和徑向可拆卸中間套筒

的類型



44 種尺寸

最大孔徑

d1： 30-150 毫米;d2： 30-150 毫米

外徑：D1： 67-330 毫米

總長度 L： 160-570 mm

腐爛。速度n.max： 2，000-5，000 1/分鐘

力矩

TKN Pb72： 22-6，400 牛米;

TKN Pb82： 35-9，900 牛米



TNM LG

帶一個多部件聯軸器輪轂和旋入式法蘭

的類型



TNM GHBS

帶一個單件式和一個多件式聯軸器輪轂的類型，包括制動盤



14 種尺寸

最大孔徑

d1： 65-130 毫米;d2： 65-135 毫米

外徑：D1： 148-295 毫米

總長度 L： 286.5-396.5 mm

腐爛。速度n.max： 2，250-4，500 1/分鐘

力矩

TKN Pb72： 390-4，900 牛米;

TKN Pb82： 600-7，550 牛米
