ELBE 系列0.100 技術說明 偏轉角度 35° 扭矩達35000牛米

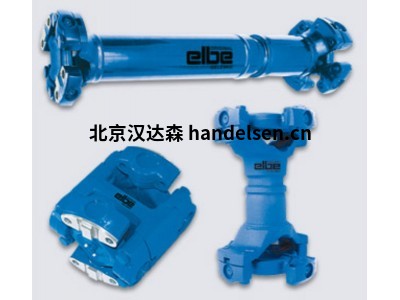

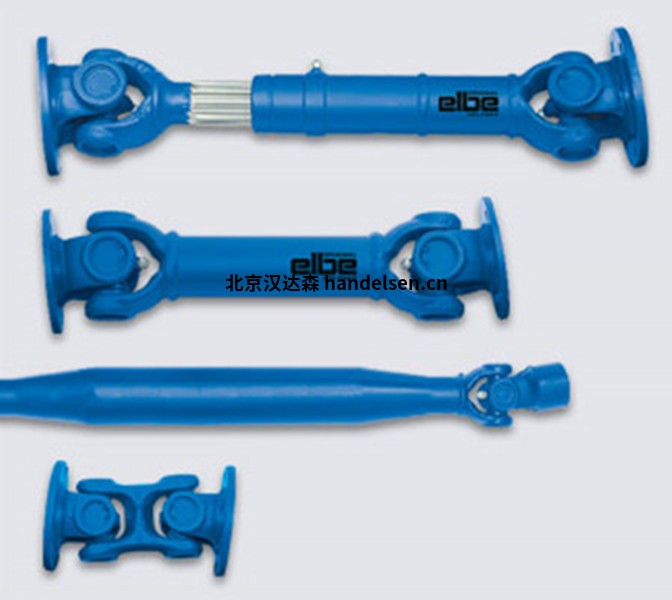

關于構造，原始ELBE萬向節軸由叉部件組成，十字接頭、滾針軸承、花鍵加長件和精密卡套管。
叉子零件使用閉模鍛件制造，而十字接頭由冷壓機或閉模制成鍛件。通用驅動的高壓力區域
軸經過熱處理以獲得硬度和韌性的最佳組合。隨后萬向節十字軸頸和軸承座被研磨非常精細的公差。
每個叉部件都經過鉆孔，以便能夠安裝滾針軸承座。輪轂花鍵對加長件進行拉刀，并對配合的外花鍵進行軋制。如果有必要減少花鍵的滑動力，它們可以涂有優質塑料。生產花鍵的軋制過程使
表面，并獲得更高的負載能力，這導致與銑削花鍵。
王博雅
QQ：2353585188
手機：18519029373
電話：010-64714988-192
傳真：010-84786709-667
郵件：sales12@handelsen.cn |
 |
 |
這種軋制過程是有利的
因?yàn)樗粫?huì)中斷晶粒流動。組裝通用時萬向節軸軸承箱，因此萬向節十字軸，用卡環鎖定到位。
萬向節根據客戶要求進行潤滑
規格（即使用高溫潤滑脂，長壽命潤滑脂或低溫潤滑脂）
有三種方法可以維護萬向節
軸承：
•中央潤滑：
潤滑脂嘴位于接頭內側
十字架。軸承箱配有
潤滑脂通過潤滑油通道。
•外部潤滑：
潤滑脂嘴連接在
其中一個軸承箱，潤滑脂通過潤滑油通道分布。
•免維護：
在相應的應用條件下/
或者使用優化的密封系統
以省去潤滑。
優化的密封系統提供卓越的保護
防止污垢和濕氣滲透
它們可以在泥土、灰塵、沙子和水的惡劣環境條件下完美使用
在場。此外，環境也將
由于防止了潤滑脂從軸承箱中泄漏，因此受到保護。
如前所述，有兩種軸承版本可供選擇：
•滾柱軸承，使用這種類型的軸承
使用壽命比
滾針軸承版本。
•滾針軸承
組裝后，萬向節軸在
適當?shù)牟僮魉俣?。這確保避免了導致部件損壞的麻煩振動。
萬向節傳動的一般規范
軸系列0.100：
最大偏轉角度：最高35°
扭矩范圍：高達35000牛米
法蘭或輪轂連接
MdNom：上預選的標稱扭矩
操作力矩的基礎。必須根據剩余的操作特性，如沖擊載荷、偏轉角度、旋轉，單獨計算相應的允許扭速度等
MdLim：極限扭矩，如果確保有限的頻率，則可以從通用驅動接頭瞬時傳遞，而不會造成功能損壞。
列出的額定扭矩指的是標準版本、輪轂、量程等。允許的實際扭矩取決于設計。
ß*=每個關節的最大偏轉角度
Jm=慣性矩
G=重量
Smin=管狀類型的最小長度
S1=壓縮長度 短型S2
X1=分別為Smin時的擴展。S1
X2=S2處的延伸
P1=管道直徑。尺寸以粗體顯示用于正常應用程序的類型。
可選尺寸適用于長尺寸高速軸，參見技術附件域速度
P2=替代管P3
ELBE具體產品型號：
Elbe 0.107.301
Elbe 0.107.302
Elbe 0.107.400
Elbe 0.107.401
Elbe 0.107.402
Elbe 0.109.100
Elbe 0.109.101
Elbe 0.109.102
Elbe 0.109.105
Elbe 0.109.110
Elbe 0.109.111
Elbe 0.109.112
Elbe 0.109.115
Elbe 0.109.130
Elbe 0.109.131
Elbe 0.109.132
Elbe 0.109.140
Elbe 0.109.141
Elbe 0.109.142
Elbe 0.109.145
Elbe 0.109.200
Elbe 0.109.201
Elbe 0.109.202
Elbe 0.109.205
Elbe 0.109.300
Elbe 0.109.301
Elbe 0.109.302
Elbe 0.109.400
Elbe 0.109.401
Elbe 0.109.402
Elbe 0.109.405
