vac交流敏感剩余電流傳感器4645-X150型

AC/DC 敏感剩余電流傳感器，帶有 VAC 自己的磁性探頭，可實現最大精度。VAC 剩余電流 （DI） 傳感器涵蓋 30 mA 至幾安培的剩余電流。



優勢：



最大額定電流高達 200 A

帶集成初級導體和通孔開口的型號

最高測量精度 <1.5 %

頻率范圍從直流到 10 kHz

UL 508 認證

內置電磁干擾屏蔽

電壓輸出，用于直接連接到 A/D 轉換器



典型應用



光伏逆變器

電動汽車充電站

變頻器

健康服務

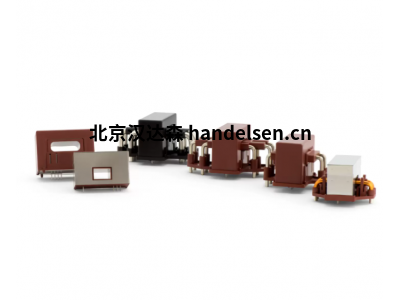

VAC 4645-X150

VAC 4646-X911

VAC 4646-X921

VAC 4646-X931

VAC 4646-X932

VAC 4647-P980

VAC 4647-P981

VAC 4647-P982

VAC 4647-P983

VAC 4647-P984

VAC 4647-P985

VAC 附加功能消磁



VAC 傳感器每次打開時都會自動進行消磁循環，并在大約 150 ms 后即可使用。建議在運行過程中周期性地對傳感器進行消磁。這可確保消除補償磁芯的任何殘余磁化，并確保測量精度和低偏移處于最佳范圍內。



要執行消磁循環，請按以下步驟操作：



VREF 外部設置為 0 V，持續 > 100 μs;開始生成內部測試流

只要 VREF 重置為其參考值，開始消磁

傳感器經歷持續約 110 ms 的退磁

在此期間，輸出設置為 V外< 0.5 V 開關

然后傳感器就可以再次使用



VAC 內部測試流生成

只要VREF 設置為 0 V，傳感器在內部產生測試電流，導致 V外施加250 mV的恒定輸出電壓。此功能可用于檢查傳感器的正確功能。
