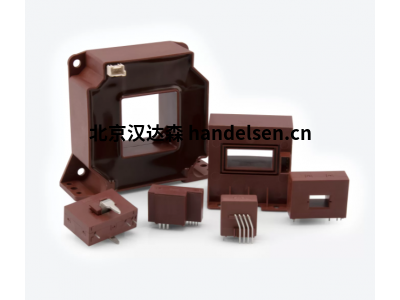

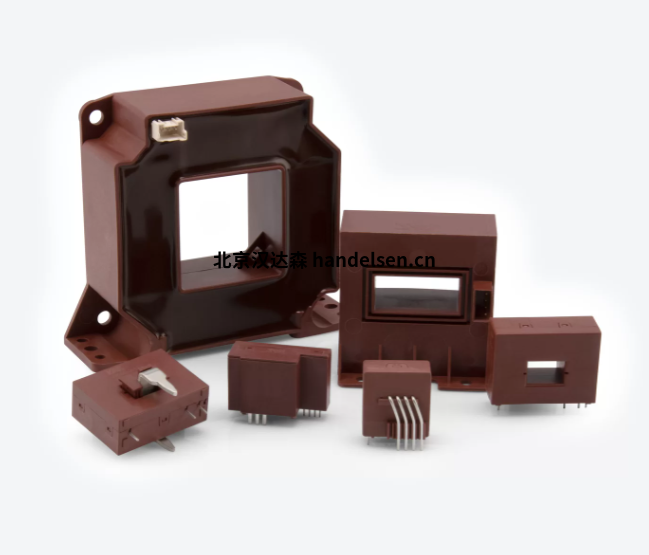

VAC 補償電流傳感器4640-X100型

高精度的電流測量



VAC 補償電流傳感器（閉環）采用VAC自己的磁性探頭作為零場檢測器，以實現電流測量的大精度。VAC 電流傳感器覆蓋 1.5 A 至 1，700 A 的三個量級初級電流。



優勢：

低上升時間

在 0.4 – 0.7 % 的范圍內具有極佳的測量精度

頻率范圍 DC 至 200 kHz

溫度依賴性非常低，初始變量幾乎沒有長期漂移

UL508 認證

性能高于帶霍爾元件的傳感器



典型應用：

變頻器

光伏逆變器

風力渦輪機

電動汽車充電站

焊接逆變器

電源

機器人



典型屬性

電源電壓和輸出可變 單極性 +5 V：電壓輸出 雙極性± 12 V、± 15 V 或 ± 24 V：電流輸出

最高環境溫度         +85 °C*

頻率范圍                 直流至 200 kHz*

最大誤差               （@IPN，有效值@RT) ≤ 0.7 %



VAC 補償電流傳感器的工作原理

待測電流IP在軟磁芯中產生磁通量。傳感器電子元件通過補償電流I產生S相反方向的河流，并將流量的總和調節為零。這是通過磁場探頭完成的，磁場探頭位于磁芯的氣隙中。在幾kHz以上的頻率下，由初級繞組、磁芯和次級繞組組成的磁性系統充當獨立于電子設備的電流互感器。補償電流的大小和形狀對應于初級電流除以次級繞組的匝數?？梢酝ㄟ^測量電阻從中獲得電壓。補償電流傳感器的主要優點是成像精度高，上升時間短，帶寬寬。



與采用霍爾元件作為探頭的補償電流傳感器相比，帶磁性探頭的VAC補償電流傳感器在整個應用溫度范圍內可實現更高的精度，并且輸出信號中的噪聲成分小。

產品：

VAC 4640-X100

VAC 4640-X101

VAC 4640-X102

VAC 4640-X150

VAC 4640-X151

VAC 4640-X152

VAC 4640-X154

VAC 4640-X156

VAC 4640-X256

VAC 4644-X056

VAC 4645-X010

VAC 4645-X030

VAC 4645-X060

VAC 4645-X080

VAC 4645-X211

VAC 4646-X100

VAC 4646-X101

VAC 4646-X111

VAC 4646-X112

VAC 4646-X161

VAC 4646-X200

VAC 4646-X201

VAC 4646-X300

VAC 4646-X400

VAC 4646-X410

VAC 4646-X412

VAC 4646-X413

VAC 4646-X460

VAC 4646-X651

VAC 4646-X652

VAC 4646-X653

VAC 4646-X654

VAC 4646-X662

VAC 4646-X761

VAC 4646-X763

VAC 4647-P765

VAC 4647-X160

VAC 4647-X161

VAC 4647-X260

VAC 4647-X261

VAC 4647-X262

VAC 4647-X263

VAC 4647-X264

VAC 4647-X460

VAC 4647-X461

VAC 4647-X661

VAC 4647-X662

VAC 4647-X663

VAC 4647-X664

VAC 4647-X761

VAC 4647-X762

VAC 4647-X763

VAC 4647-X764

VAC 4648-X052

VAC 4648-X053

VAC 4648-X054

VAC 4648-X300

VAC 4648-X400
